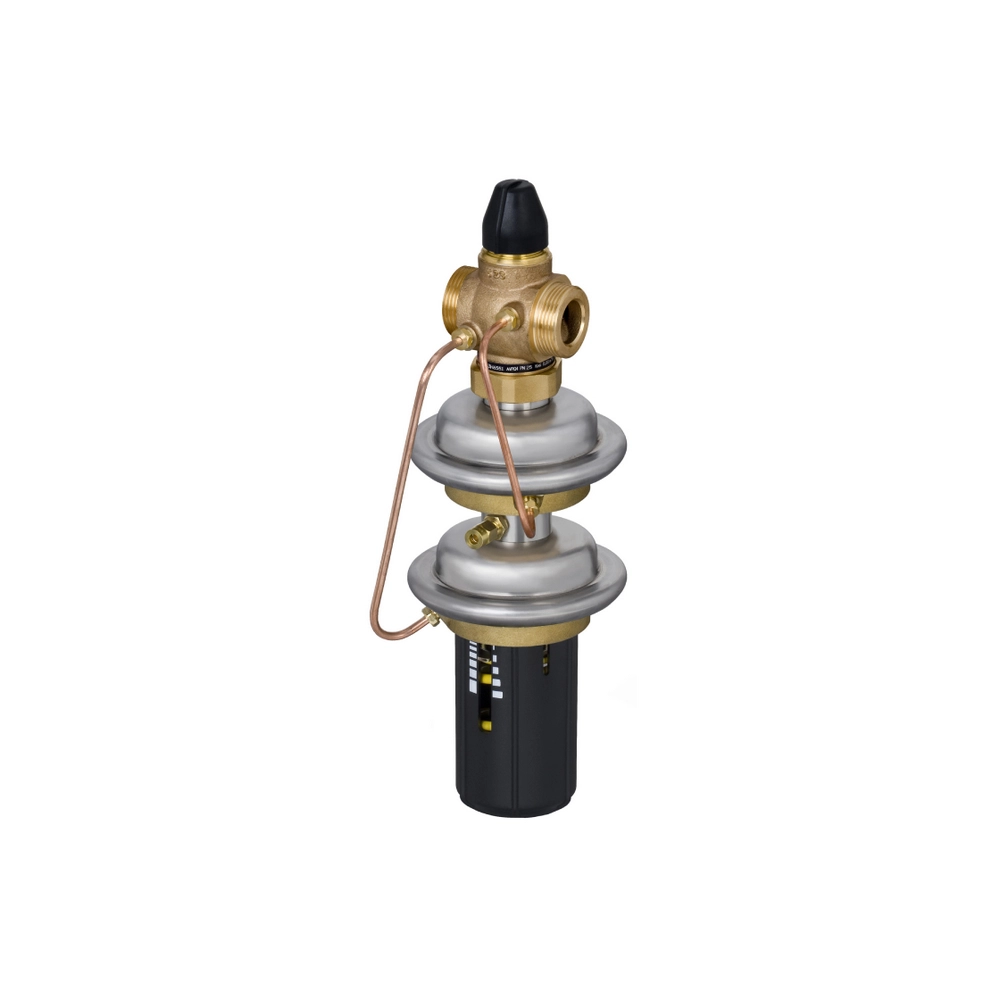

AVPQ 4 Регулятор перепада давления DN 40

0 отзывов

Производитель: Ridan
Модель: 003H6570

Есть в наличии

349657р.

Доставка — отправляем заказы любой удобной транспортной компанией.

Оплата — безналичный расчет по выставленному счету или другими доступными способами.

AVPQ 4 Регулятор перепада давления DN 40 - 003H6570 - Регуляторы перепада давления с автоматическим ограничением расхода (архив)

Основные
Назначение изделия	Клапан-регулятор давления модификации AVPQ 4 является регулятором прямого действия для поддержания постоянного перепада давлений с автоматическим ограничением предельного расхода теплоносителя
Комплектность	В комплект поставки входит:- клапан-регулятор давления модификации AVPQ 4; - упаковочная коробка; - паспорт (предоставляется по запросу в электронной форме); - инструкция. В комплект поставки не входят внешняя импульсная трубка AV и присоединительные фитинги, которые следует заказывать дополнительно
Диапазон (величина)настройки перепада давлений ΔРрег, бар	0,2–1,0
Корпус	Высокопрочный чугун EN-GJS-400-18-LT (GGG 40.3) (GGG 40.3)
Импульсная трубка	Медная трубка Ø 6 × 1 мм
цвет настроечной пружины	Желтый
Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар	0,8÷ 10
Диафрагма	EPDM
Гарантийные обязательства	Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапанов-регуляторов давления типа AVPQ при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах
Тип присоединения к трубопроводу	Фланцы, Ру 25, по EN 1092-2
Номинальное давление (PN), бар	25
n	4
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
k, мм	110
H₁, мм	340
Мин. перепад давлений на клапане ΔР, бар	ΔРmin=(Q/kVS)2 + ΔРдр
Рабочая среда	Вода или 30% водный раствор гликоля
H3, мм	103
Масса, кг, не более	14,1
Золотник	Необесцинковывающаяся латунь CuZn36Pb2As
Перепад давлений на дросселе- ограничителе расхода ΔРдр, бар	0,2
Максимально допустимый перепад давлений, бар	16
L₁, мм	200
Седло	Нержавеющая сталь, мат. № 1.4571
Место установки	подающий трубопровод
Уплотнение	EPDM
Коэффициент начала кавитации	≥ 0,5
Корпус регулирующей диафрагмы	верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As
D2, мм	18
Площадь диафрагмы, см2	54
PH среды	7–10
Герметичность затвора (объем протечки / класс герметичности)	0,05% от Kvs
Температура рабочей среды, °С	2–150
Пропускная способность Kvs, м³/ч	16
Максимальный расход, м^3/ч	12
Номинальный диаметр (DN), мм	40
