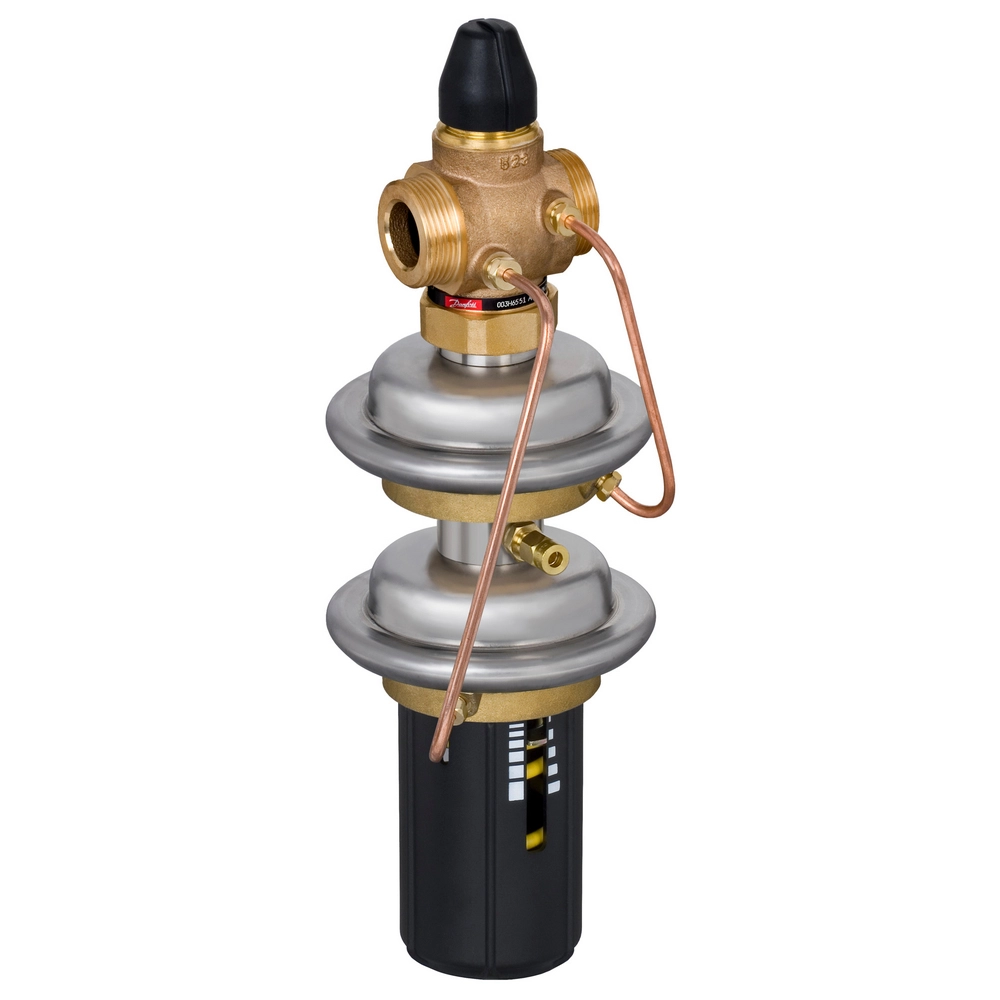

AVPQ 4 Регулятор перепада давления DN 25
- Производитель: Ridan
- Модель: 003H6559
Есть в наличии
170015р.
-
+
Доставка — отправляем заказы любой удобной транспортной компанией.
Оплата — безналичный расчет по выставленному счету или другими доступными способами.
AVPQ 4 Регулятор перепада давления DN 25 - 003H6559 - Регуляторы перепада давления с автоматическим ограничением расхода (архив)
| Основные | |
| Назначение изделия | Клапан-регулятор перепала давления типа AVPQ модификации AVPQ 4 (далее- клапаны регуляторы AVPQ 4) является регулятором прямого действия для поддержания постоянного перепада давлений с автоматическим ограничением предельного расхода теплоносителя |
| Комплектность | В комплект поставки входит:- клапан-регулятор давления модификации AVPQ 4; - упаковочная коробка; - паспорт (предоставляется по запросу в электронной форме); - инструкция. В комплект поставки не входят внешняя импульсная трубка AV и присоединительные фитинги, которые следует заказывать дополнительно |
| Диапазон (величина)настройки перепада давлений ΔРрег, бар | 0,3–2,0 |
| Корпус | Красная бронза CuSn5ZnPb (Rg5) |
| Импульсная трубка | Медная трубка Ø 6 × 1 мм |
| цвет настроечной пружины | Красный |
| Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар | 0,2 ÷ 3,5 |
| L2, мм | 160 |
| Диафрагма | EPDM |
| Гарантийные обязательства | Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапанов-регуляторов давления типа AVPQ при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах |
| L, мм | 76 |
| Тип присоединения к трубопроводу | Цилиндрическая наружная трубная резьба по ISO 228/1 |
| Номинальное давление (PN), бар | 25 |
| L3, мм | 159 |
| n | 4 |
| H2, мм | 76 |
| Климатическое исполнение | Категория 3 по ГОСТ 15150-69 |
| k, мм | 85 |
| Мин. перепад давлений на клапане ΔР, бар | ΔРmin=(Q/kVS)2 + ΔРдр |
| Рабочая среда | Вода или 30% водный раствор гликоля |
| Масса, кг, не более | 5,6 |
| Размер гайки под ключ SW, мм | 50 |
| Золотник | Необесцинковывающаяся латунь CuZn36Pb2As |
| Перепад давлений на дросселе- ограничителе расхода ΔРдр, бар | 0,2 |
| Максимально допустимый перепад давлений, бар | 20 |
| L₁, мм | 160 |
| Седло | Нержавеющая сталь, мат. № 1.4571 |
| Место установки | подающий трубопровод |
| Уплотнение | EPDM |
| Размер резьбы а по ISO 228/1, дюймы | G 1¼A |
| D, мм | 33 |
| Коэффициент начала кавитации | ≥ 0,55 |
| Корпус регулирующей диафрагмы | верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As |
| D2, мм | 14 |
| Площадь диафрагмы, см2 | 54 |
| PH среды | 7–10 |
| Герметичность затвора (объем протечки / класс герметичности) | 0,02% от Kvs |
| R, дюймы | 1 Наружная коническая трубная резьба по EN 10266-1 |
| Температура рабочей среды, °С | 2–150 |
| Пропускная способность Kvs, м³/ч | 8 |
| Максимальный расход, м^3/ч | 4,5 |
| H, мм | 298 |
| Номинальный диаметр (DN), мм | 25 |
