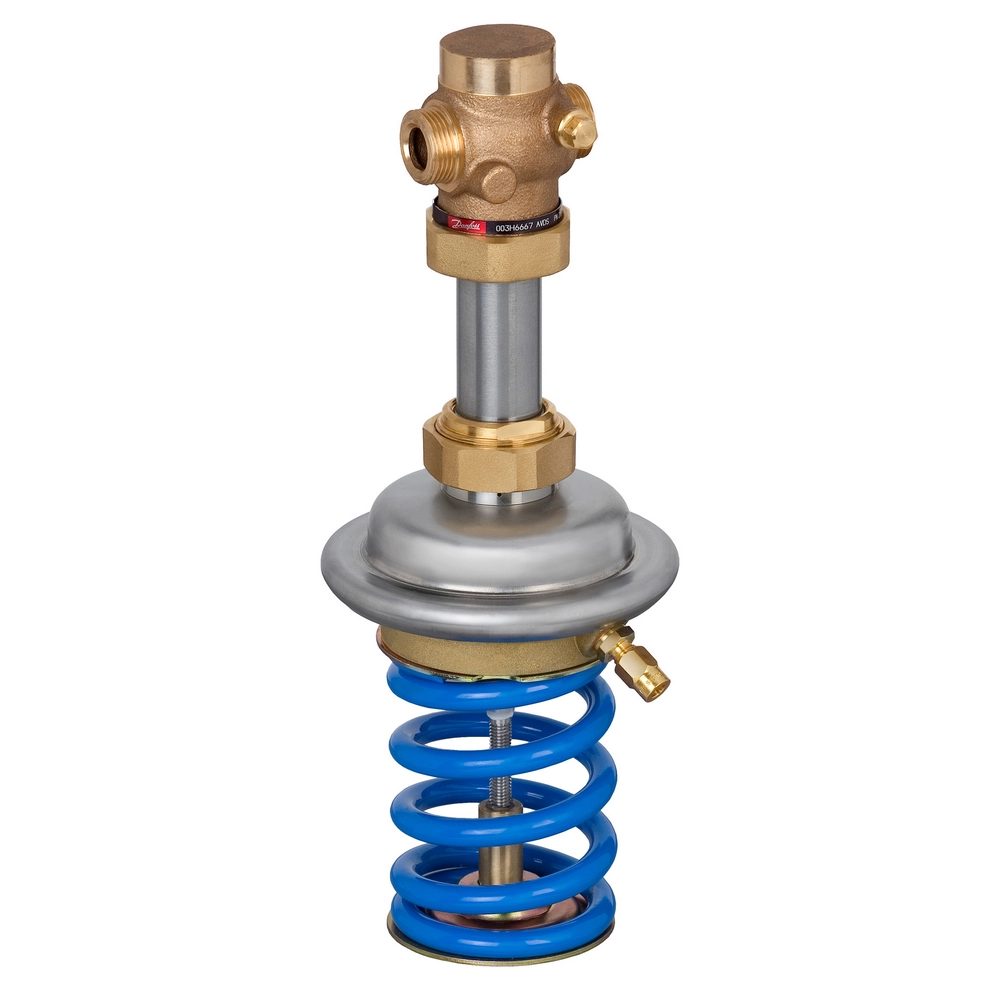

Регул. давления 'после себя' AVDS DN 25
- Производитель: Ridan
- Модель: 003H6669
Есть в наличии
110261р.
-
+
Доставка — отправляем заказы любой удобной транспортной компанией.
Оплата — безналичный расчет по выставленному счету или другими доступными способами.
Регул. давления 'после себя' AVDS DN 25 - 003H6669 - Регуляторы давления «после себя»
| Основные | |
| Назначение изделия | Клапан-регулятор давления типа AVDS - клапан-регулятор «до себя», предназначенный для поддержания давления рабочей среды посредством изменения ее расхода, управляется непосредственно потоком рабочей среды |
| Комплектность | В комплект поставки входит:- клапан-регулятор давления типа AVDS; - упаковочная коробка; - инструкция; - паспорт (предоставляется по запросу в электронной форме); - руководство по эксплуатации (предоставляется по запросу в электронной форме) |
| Диапазон (величина)настройки перепада давлений ΔРрег, бар | 1–5 |
| Корпус | Красная бронза CuSn5ZnPb (Rg5) |
| Импульсная трубка | Медная трубка Ø 6 × 1 мм |
| цвет настроечной пружины | Синий |
| L2, мм | 160 |
| Диафрагма | EPDM |
| Гарантийные обязательства | Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапанов-регуляторов давления типа AVDS при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах |
| L, мм | 75 |
| Тип присоединения к трубопроводу | Цилиндрическая наружная трубная резьба по ISO 228/1 |
| Вид привода или регулирующего блока | Встроенный регулятор давления "после себя" |
| Номинальное давление (PN), бар | 25 |
| L3, мм | 159 |
| n | 4 |
| H2, мм | 37 |
| Климатическое исполнение | Категория 3 по ГОСТ 15150-69 |
| k, мм | 85 |
| Рабочая среда | Пар |
| Масса, кг, не более | 3,7 |
| Размер гайки под ключ SW, мм | 50 |
| Золотник | Нержавеющая сталь, мат. № 1.4122 |
| Максимально допустимый перепад давлений, бар | 10 |
| L₁, мм | 160 |
| Седло | Нержавеющая сталь, мат. № 1.4571 |
| Размер резьбы а по ISO 228/1, дюймы | G 1¼ A |
| D, мм | 33 |
| Коэффициент начала кавитации | ≥ 0,55 |
| Корпус регулирующей диафрагмы | верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As |
| D2, мм | 14 |
| Площадь диафрагмы, см2 | 54 |
| PH среды | 7–10 |
| Герметичность затвора (объем протечки / класс герметичности) | 0,05% от Kvs |
| R, дюймы | 1 |
| Температура рабочей среды, °С | 2–200 |
| Пропускная способность Kvs, м³/ч | 6,3 |
| H, мм | 266 |
| Номинальный диаметр (DN), мм | 25 |
