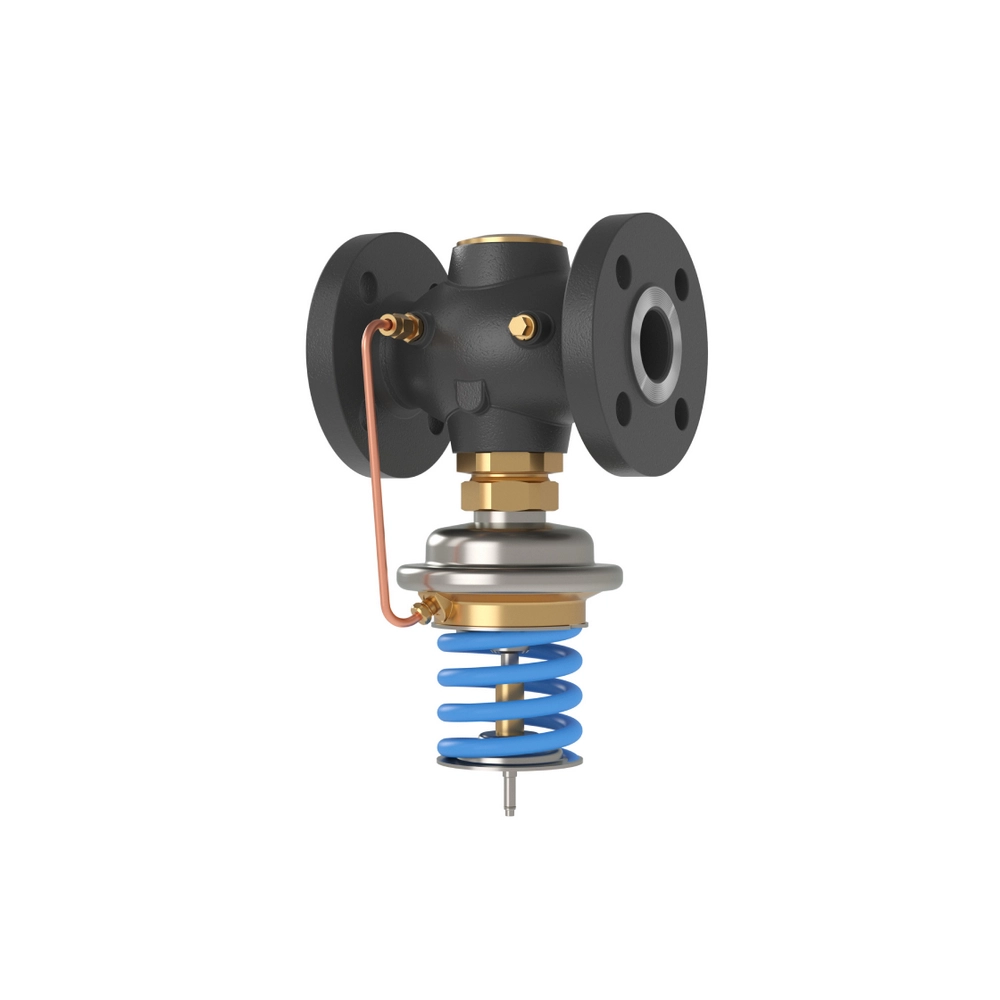

Регул. давления 'после себя' AVD DN 32
- Производитель: Ridan
- Модель: 003H6659
Есть в наличии
198639р.
-
+
Доставка — отправляем заказы любой удобной транспортной компанией.
Оплата — безналичный расчет по выставленному счету или другими доступными способами.
Регул. давления 'после себя' AVD DN 32 - 003H6659 - Регуляторы давления «после себя»
| Основные | |
| Назначение изделия | Клапан-регулятор (регулятор) типа AVD предназначен для поддержания давления рабочей среды посредством изменения ее расхода, управляется непосредственно потоком рабочей среды |
| Комплектность | В комплект поставки входит:- клапан-регулятор типа AVD; - инструкция; - паспорт (предоставляется по запросу в электронной форме); - руководство по эксплуатации (предоставляется в электронной форме) |
| Диапазон (величина)настройки перепада давлений ΔРрег, бар | 1–5 |
| Корпус | Высокопрочный чугун EN-GJS-400-18-LT (GGG 40.3) |
| Импульсная трубка | Медная трубка Ø 6 × 1 мм |
| цвет настроечной пружины | Синий |
| Диафрагма | EPDM |
| Гарантийные обязательства | Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапанов-регуляторов давления типа AVD при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах |
| Тип присоединения к трубопроводу | Фланцы, РN 25, по EN 1092-2 |
| Вид привода или регулирующего блока | Встроенный регулятор давления "после себя" |
| Номинальное давление (PN), бар | 25 |
| n | 4 |
| Климатическое исполнение | Категория 3 по ГОСТ 15150-69 |
| k, мм | 100 |
| H₁, мм | 231 |
| Рабочая среда | Вода или 30% водный раствор гликоля |
| H3, мм | 70 |
| Масса, кг, не более | 10,2 |
| Золотник | Необесцинковывающаяся латунь CuZn36Pb2As |
| Максимально допустимый перепад давлений, бар | 16 |
| L₁, мм | 180 |
| Седло | Нержавеющая сталь, мат. № 1.4571 |
| Уплотнение | EPDM |
| Коэффициент начала кавитации | ≥ 0,55 |
| Корпус регулирующей диафрагмы | верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As |
| D2, мм | 18 |
| Площадь диафрагмы, см2 | 54 |
| PH среды | 7–10 |
| Герметичность затвора (объем протечки / класс герметичности) | 0,05% от Kvs |
| Температура рабочей среды, °С | 2–150 |
| Пропускная способность Kvs, м³/ч | 12,5 |
| Номинальный диаметр (DN), мм | 32 |
