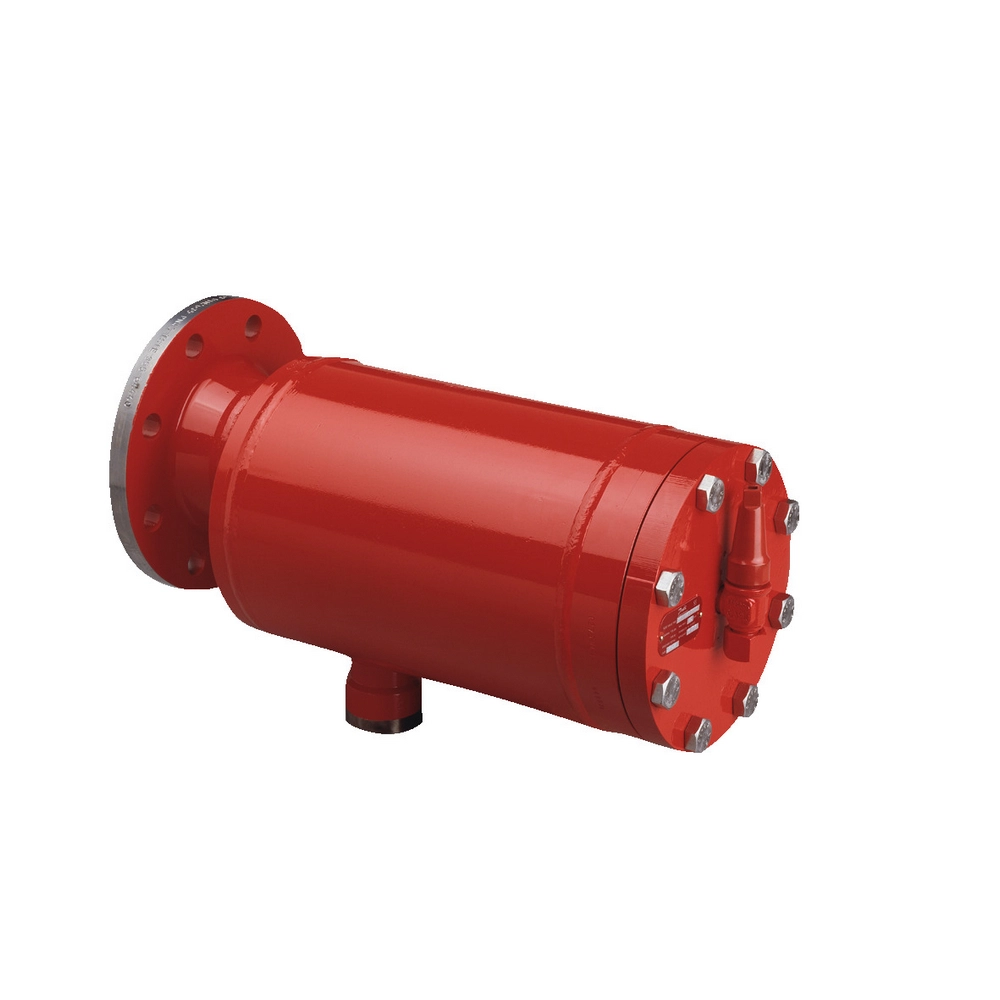

HFI 060 D 100 Клапан регулятор уровня - 148G3094 - Контроль уровня жидкости
| Основные | |
| Назначение изделия | Клапаны-регуляторы уровня типа HFI (далее – клапаны типа HFI) – это клапаны высокого давления с внутренним устройством измерения жидкости, предназначенные для непосредственной установки на пластинчатые теплообменники (конденсаторы) при помощи фланцевого соединения.Клапаны типа HFI – это регуляторы прямого действия, для работы которых не требуется перепада давления. Клапан типа HFI имеет простую конструкцию и поэтому надежен в работе. Клапан оборудован продувочным клапаном для удаления неконденсирующихся газов, например воздуха, собирающегося в верхней части корпуса клапана, что удобно при его техническом обслуживании |
| Комплектность | В комплект поставки входят:клапан-регулятор уровня типа HFI, инструкция и паспорт на изделие |
| Температура среды | -50/+80°C |
| A1, мм | 192 |
| 8 - Прокладка | Клингерсил C- 4400 с нанесением графитового покрытия на обе плоскости |
| 1a - Стенка корпуса | Сталь |
| Гарантийные обязательства | Изготовитель/поставщик гарантирует соответствие клапанов-регуляторов уровня типа HFI техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения клапанов-регуляторов уровня типа HFI – 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы клапанов-регуляторов уровня типа HFI при соблюдении рабочих параметров согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах |
| Максимальное рабочее давление Ру, бар | 25 |
| A3, мм | 25 |
| 9 - Поплавок | Сталь |
| A2, мм | 113 |
| 1c - Фланец входной | Сталь |
| B, мм | 276 |
| 5 - Трубка | Сталь |
| Рабочая среда | R717 (аммиак), ГХФУ и ГФУ с плотностью от 500 до 700 кг/м3 |
| Масса, кг, не более | 37 |
| 7 - Продувочный клапан, SNV-ST | Более подробная информация приведена в техническом описании запорных клапанов типа SNV-ST |
| 1d - Штуцер выходной | Сталь |
| Fmin, мм | 200 |
| 4 - Болт крепежный | Нерж. сталь |
| Размер клапанного узла | 60 |
| D, мм | 219 |
| C, мм | 435 |
| 3 - Торцевая крышка цилиндра | Сталь |
| 1b - Фланец | Сталь |
| 6 - Прокладка | Алюминий |
| Размер входного присоединения | 100 (4") DIN BW |
