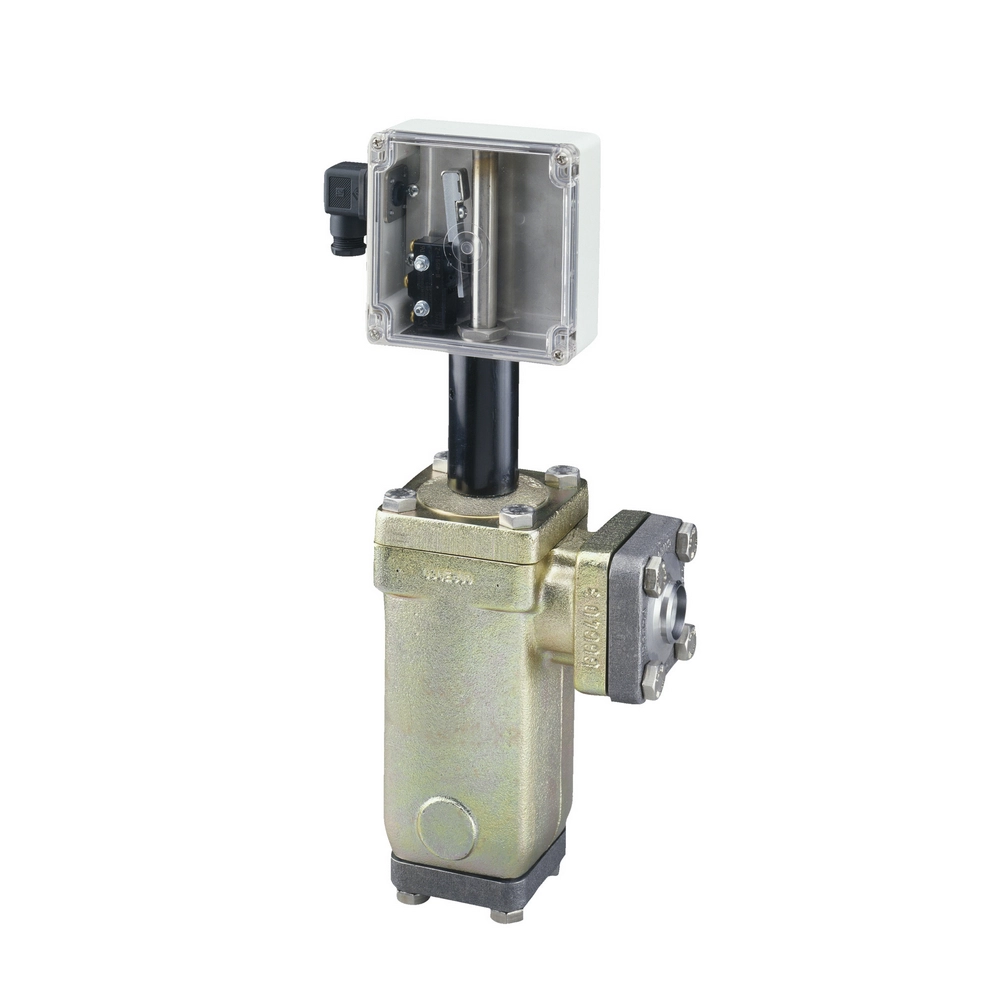

AKS 38 Реле уровня жидкости - 148H3194 - Контроль уровня жидкости
| Основные | |
| Назначение изделия | 2.1 НазначениеРеле уровня жидкости типа AKS 38, {{field:Модификация}} (далее – AKS 38) относится к типу электромеханических поплавковых реле для контроля уровня жидкости. AKS 38 может использоваться как регулятор уровня жидкости в резервуарах и ресиверах, а также как сигнализатор низкого или высокого уровня жидкости в сосуде. AKS 38 удовлетворяют всем требованиям, предъявляемым к оборудованию промышленных холодильных установок. 2.2 Климатическое исполнение AKS 38 предназначен для работы во всех макроклиматических районах на суше (О) и на море (ОМ), кроме макроклиматического района с очень холодным климатом (с температурой окружающей среды до минус 60°С). Категории размещения 1 - 9 по ГОСТ 15150. 2.3 Область применения Промышленные холодильные установки Таблица 1. Спецификация материалов №ДетальМатериалEN1ПоплавокСталь2Блок переключенияУдаропрочный поликарбонат CT-661-T3Центрирующий винт М4×8Сталь4Верхняя крышкаХромированный чугунEN-GJS-400-18-LT5Болты М12×35 (4 штуки)Нержавеющая стальA2-70 (DIN 267-11)6Корпус релеХромированный чугунEN-GJS-400-18-LT7Трубка под давлениемНержавеющая стальX5CrNi18-10, EN 100888Прокладка верхней крышкиКлингерсил C-4400 с нанесением графитового покрытия на обе плоскости9Кольцевое уплотнение трубкиХлоропрен (неопрен)10Штекер DIN для электрических соединений11ПрокладкаАлюминий12Стопорное кольцо поплавкаСталь13БолтыНержавеющая стальA2-70 (DIN 267-11)14ФланцыСталь P285QHEN 10222-415Фланцевые прокладкиКлингерсил C-4400 с нанесением графитового покрытия на обе плоскости |
| Комплектность | В комплект поставки входят:· Реле уровня {{field:Модификация}} · ответные фланцевые присоединения; · упаковка; · инструкция по инсталляции; · паспорт (предоставляется по запросу в электронной форме); · руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Гарантийные обязательства | Изготовитель/продавец гарантирует соответствие реле уровня жидкости типа AKS 38 техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения реле уровня жидкости типа AKS 38 – 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы реле уровня жидкости типа AKS 38 при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах |
| Степень защиты | IP 65 |
| Номинальное давление (PN), бар | 28 |
| Микропереключатель SPDT на два напряжения | 250 В переменного тока / 10 A 30 В постоянного тока / 5 A Контакты микропереключателя могут быть как нормально разомкнутыми, так и нормально замкнутыми |
| Тип присоединения | Cо штуцером под сварку встык, DIN DN 25 (1") |
| Штекер DIN | Соединение DIN 43650 Кабельный ввод PG 11, 8 – 10 мм / 0.31 – 0.39" Винтовая клемма 1.5 мм2 (16 AWG) 3+PE |
| Рабочая среда | R 717 (аммиак), ГФУ, ГХФУ |
| Масса, кг, не более | 9,75 |
| Дифференциал уровня жидкости | от 12.5 мм до 50 мм (с шагом 12.5 мм) |
| Температура рабочей среды, °С | -50..+65 |
