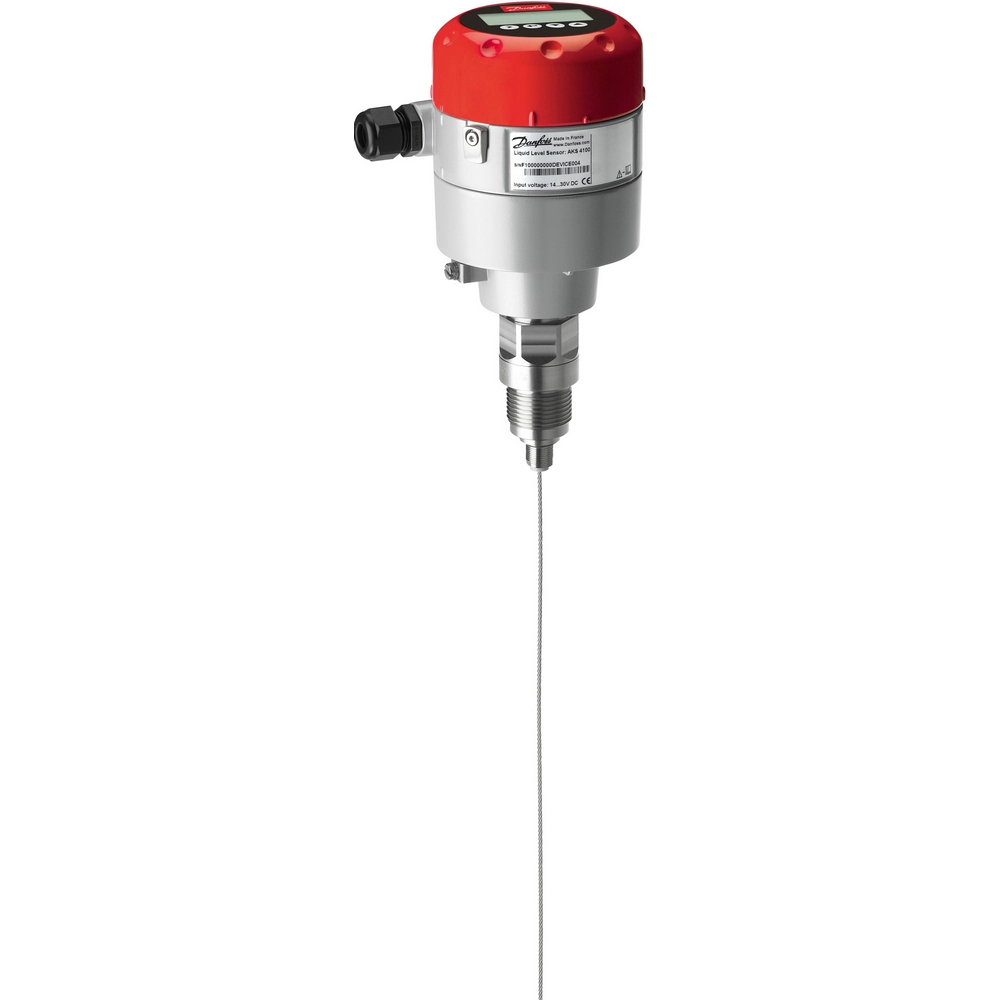

AKS 4100-5000 Уровнемер (EJCR) - 084H4550 - Контроль уровня жидкости
| Основные | |
| Назначение изделия | 2.1 НазначениеУровнемер типа AKS 4100, {{field:Модификация}} (далее – уровнемеры AKS 4100) используются для измерения уровня хладагента в разнообразных холодильных системах. Уровнемер обычно устанавливается в измерительной колонке в том случае, если в сосуде присутствует пена с высокой проводимостью или жидкость находится в неспокойном состоянии (наблюдается ее турбулентность или взбалтывание). Уровнемеры AKS 4100 удовлетворяют всем требованиям, предъявляемым к оборудованию промышленных холодильных установок. 2.2 Климатическое исполнение Изделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150. 2.3 Область применения Промышленные холодильные установки Таблица 1. Спецификация материалов №ДетальМатериалEN1Корпус приемо-передающего блокаалюминий2Присоединительный штуцерсталь3Троснержавеющая стальEN 1.4404 / AISI 316L4Центровочный грузНержавеющая стальAISI 316L5Упаковка дополнительных принадлежностей, в которую входит: комплект винтов, красная крышка, служащая для защиты соединительного штуцера.Материал винтов: стальМатериал крышки: алюминий |
| Комплектность | В комплект поставки входят:· уровнемер {{field:Модификация}} · упаковка; · инструкция по инсталляции; · паспорт (предоставляется по запросу в электронной форме); · руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Рабочее давление, бар изб | –1 … 100 |
| Дисплей | Встроенный ЖК - 128 × 64 пикселей в 8-ми уровневой градации серого цвета с 4-х кнопочной панелью |
| Диапазон температур окружающей среды (для интерфейса "человек-машина"), °С | -20…+60 |
| Механическое соединение | резьбовое соединение G 1”. В комплект поставки входит алюминиевая прокладка |
| Нагрузка | RL [Ω] ≤ ((Uвнеш. -14 В) / 20 мА) – по умолчанию (значение выходного сигнала, при котором выдаётся сообщение об ошибке, установлено на 3,6 мА) RRL [Ω] ≤ ((Uвнеш. -14 В) / 22 мА) – (значение выходного сигнала, при котором выдаётся сообщение об ошибке, установлено на 22 мА) |
| Исполнение | С тросовым волноводом |
| Клеммы (с подпружиненными зажимами) | 0.5 – 1.5 мм² (~20-15 AWG) |
| Гарантийные обязательства | Изготовитель/продавец гарантирует соответствие уровнемеров AKS 4100 техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения уровнемеров AKS 4100 составляет 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы уровнемеров AKS 4100 при соблюдении рабочих параметров согласно паспорту и проведении необходимых сервисных работ – 10 лет с начала эксплуатации |
| Степень защиты | IP 66/67, что соответствует типу 4X (корпус) и типу 6P (сенсор) по стандартам ассоциации NEMA |
| Длина нержавеющего тороса (L), мм | 5000 |
| Диапазон измерения, L, м | 0,12 . . . 4,91 |
| B, мм | 177,5 |
| E, мм | 22 |
| Диаметр тороса, мм | 2 |
| Выходной сигнал (по току) | 4…20 мА или 3.8…20.5 мА согласно стандарту NAMUR NE 43 |
| Интерфейс "человек-машина" | С HMI (LCD). Языки: английский (по умолчанию), Японский, Китайский и Русский |
| Питающее напряжение | – для температуры окру. среды -40°C...80°C: 16 – 30 B постоянного тока (мин./макс. величина) для тока22 мА на выходе.; – для температуры окру. среды -20°C…80°C: 14 – 30 В постоянного тока (мин./макс. величина) для тока22 мА на выходе.; |
| A, мм | 104 |
| Рабочая среда | R717 (аммиак), HCFC и HFC при величине диэлектрической проницаемости (εr) жидкости > 5,6 |
| Температурный дрейф (выход по току), ppm/K | Стандартно 75 |
| M, мм | 33 |
| Принцип измерения | Двухпроводный ровнемер с питанием от контура; Рефлектометрия с временным разрешением (TDR ) |
| Диапазон температур окружающей среды, °C | -40…+80 |
| Диапазон температур измеряемой среды, °C | -60…+100 |
| N, мм | 92 |
| Погрешность (выход по току), μA | ±3 |
| C, мм | 34,2 |
| Масса (приблизительно), кг | 2,3 |
| Диапазон температур хранения и транспортировки, °С | -45…+80 |
| Абсолютная погрешность измерения уровня, мм 0,06 ≤ L ≤ 0,25 0,25 < L ≤ 4,91 | 40 /-10± 10 |
| Виброустойчивость | Согласно стандарту EN 60721-3-4 (1...9 Гц: 3 мм / 10...200 Гц: 1g; 10g при синусоидальной вибрации: 11 мс) |
| Кабельный ввод | PG 13, M20×1.5; (диаметр кабеля: 6 – 8 мм) |
| Диапазон давления измеряемой среды, МПа | -0,1…10 |
