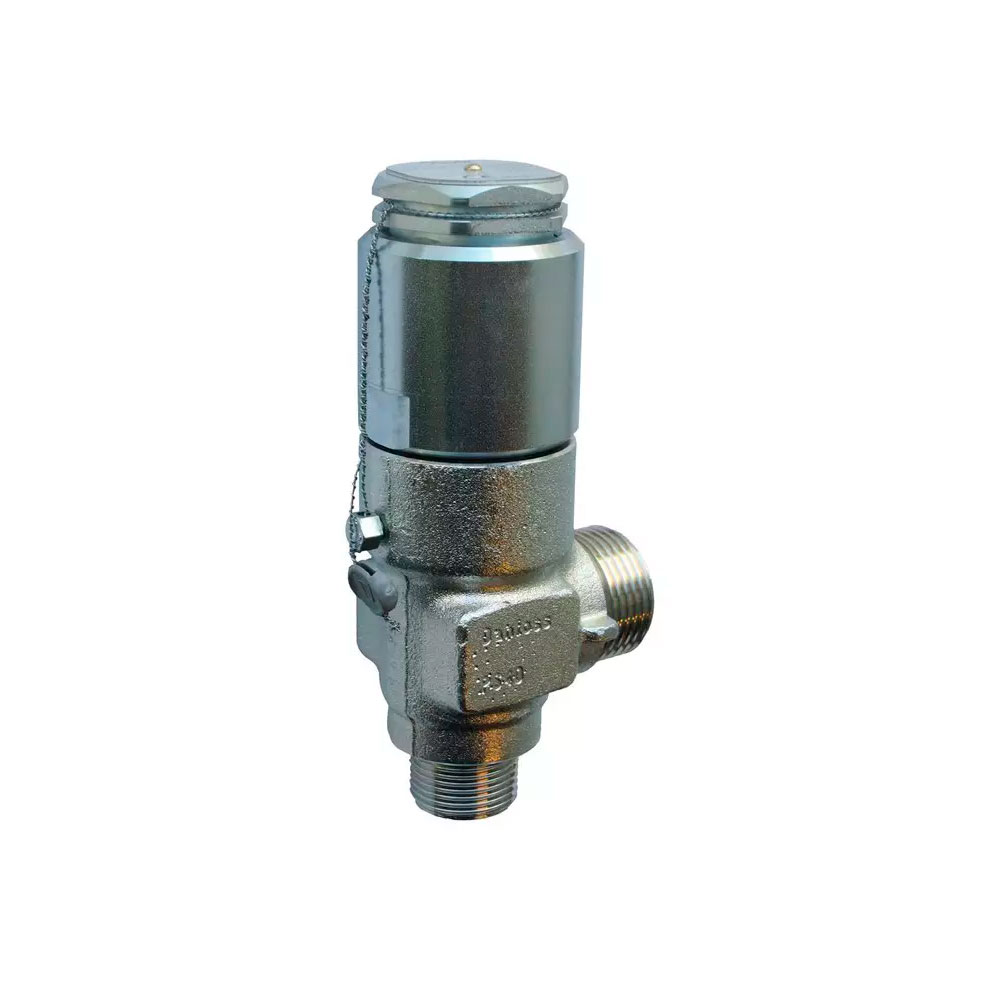

BSV 8 T 216 Клапан предохранительный - 2416+221 - Предохранительные клапаны
| Основные | |
| Назначение изделия | 2.1 НазначениеКлапаны предохранительные типа BSV, {{field:Модификация}} (далее - клапаны BSV) — это независящие от противодавления стандартные предохранительные клапаны, предназначенные для защиты небольших компонентов системы охлаждения от слишком большого давления и для работы в качестве управляющих клапанов для внутренних клапанов предохранительных типа POV. Клапаны BSV удовлетворяют всем требованиям, предъявляемым к оборудованию промышленных холодильных установок. Не предназначены для контакта с питьевой водой в системах хозяйственно- питьевого водоснабжения. 2.2 Климатическое исполнение Изделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150. 2.3 Область применения Промышленные холодильные установки Таблица 1. Спецификация материалов №ДетальМатериалEN1КорпусСтальTT St 35 N/V, 171732Резьбовая заглушкаСталь9S Mn28, 1651 - 883Крышка клапанаСтальSt. 37.2, 16526СильфонНержавеющая сталь7Уплотнительная шайбаАлюминий8Седло клапанНержавеющая сталь10Уплотнительное кольцоХлоропрен (Неопрен)11Клапанный конусСталь12ПружинаСтальКласс C, 17223-1-8413ПлоскаяХлоропрен (Неопрен)17Уплотнительная шайбаАлюминий21ШильдикАлюминий |
| Комплектность | В комплект поставки входят:· предохранительный клапан {{field:Модификация}} с пломбой · упаковка; · инструкция по инсталляции; · паспорт (предоставляется по запросу в электронной форме); · руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Диаметр проходного сечения, мм | 8 |
| Площадь проходного сечения, мм2 | 50 |
| Гарантийные обязательства | Изготовитель/продавец гарантирует соответствие клапанов предохранительных типа BSV техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения клапанов предохранительных типа BSV составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы клапанов предохранительных типа BSV при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. 9. Сведения о периодической проверке <b></b> №ДатаСерийный номерклапанаДавлениесрабатывания1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20 |
| B, мм | 150 |
| Номинальное давление (PN), бар | 25 |
| Коэффициент расхода для газа, не менее | 0,46 |
| Давление закрытия, бар | 0,9·Pн |
| Температура рабочей среды при использовании в качестве пилотного клапана, °С | от –50°С до +100°С |
| A, мм | 45 |
| Хладагенты | ГФУ, ГХФУ, R717, (аммиак NH3), R744 (углекислый газ CO2) |
| Масса, кг | 1,5 |
| ØD, мм | 50 |
| Тип присоединения к трубопроводу на выходе | наружная резьба G 1" |
| Температура рабочей среды при использовании в качестве внешнего предохранительного клапана, °С | от –30°С до +100°С |
| C, мм | 32 |
| Тип присоединения к трубопроводу на входе | наружная резьба G 3/4" |
| Давление испытания, бар | 43 |
| Давление полного открытия, бар | 1,1·Pн |
| Давление настройки (уставки) Pн, бар | 16 |
| AF, мм | 46 |
| Номинальный диаметр (DN), мм | 20/25 |
