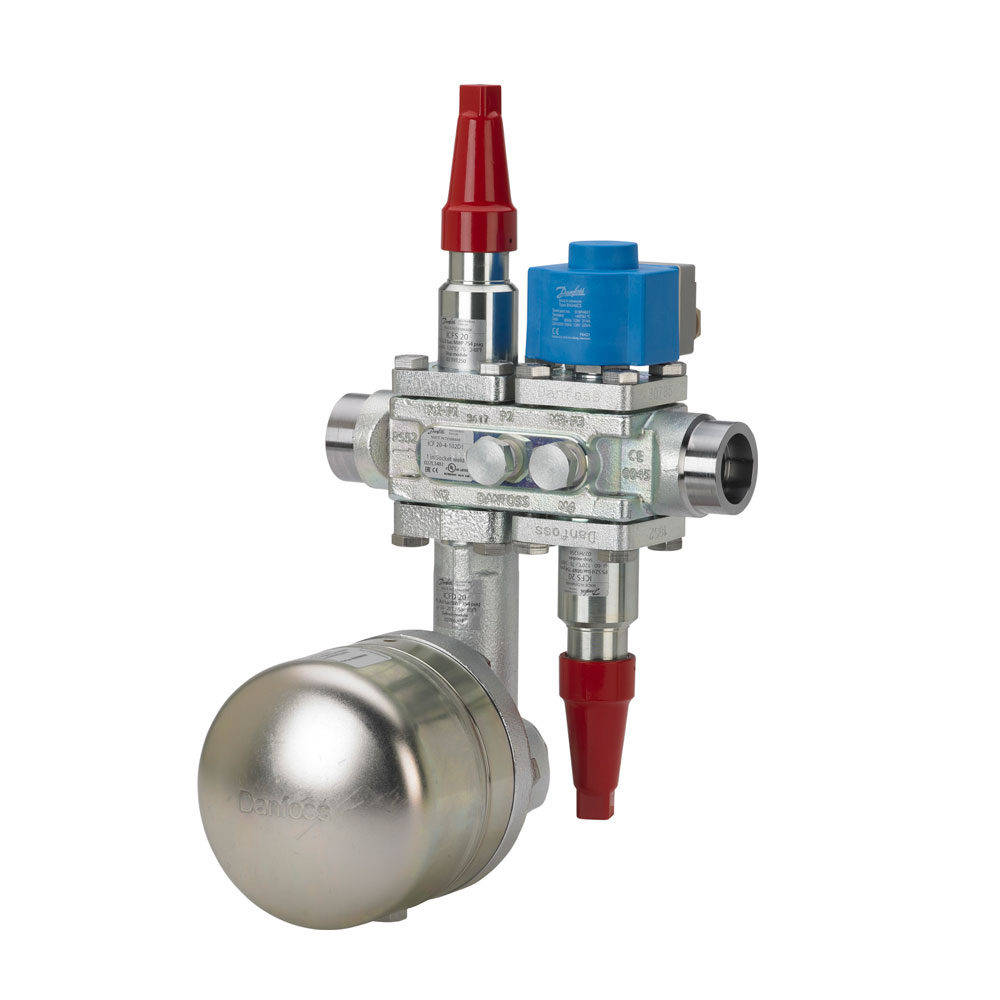

ICF 20-4-102D1 (32 D) Клапан-регулятор у

0 отзывов

Производитель: Ridan
Модель: 027L3491

Есть в наличии

211835р.

Доставка — отправляем заказы любой удобной транспортной компанией.

Оплата — безналичный расчет по выставленному счету или другими доступными способами.

ICF 20-4-102D1 (32 D) Клапан-регулятор у - 027L3491 - Клапанные станции

Основные
Назначение изделия	Назначение изделия2.1 Назначение Клапаны-регуляторы универсальные типа ICF (далее- клапаны ICF), могут выполнять несколько функций и замещать собой целый ряд обычных клапанов с механическим, электромеханическим и электронным управлением. Клапаны ICF управляют потоками рабочей среды при помощи плавного регулирования или в режиме «открыт/закрыт». Метод регулирования зависит от того, какие функциональные модули установлены в клапан ICF. Клапаны ICF удовлетворяют всем требованиям, предъявленным к оборудованию промышленных холодильных установок и устанавливаются на линиях: жидкости с / или без фазового перехода; всасывания влажного или сухого пара; дренажа и горячего пара. Не предназначены для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения. 2.2 Климатическое исполнение Изделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150. 2.3 Область применения Промышленные холодильные установки 2.4 Спецификация материалов корпуса и функциональных модулей Возможное расположение модулей для ICF 20-4 Возможное расположение модулей для ICF 20-6
Комплектность	КомплектностьВ комплект поставки входят: · клапан {{field:Модификация}} · упаковка; · инструкция по инсталляции; · паспорт (предоставляется по запросу в электронной форме); · руководство по эксплуатации (предоставляется по запросу в электронной форме);
Порт M3	ICFE 20
Количество боковых портов, шт	4
Bmax1, мм	179
Dmax1, мм	177
Гарантийные обязательства	Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана ICF техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации. Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы клапана ICF при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах
Количество модульных портов, шт	4
Amax1, мм	223
Тип присоединения	32 D (1 1/4") - под сварку встык, EN 10220
Масса не более, кг	12,7
Kmax1, мм	220
Рабочая среда	ГХФУ, негорючие ГФУ, ГФО, R717 (NH3) и R744 (CO2)
Amax2, мм	436
Cmax2, мм	222
Максимальное рабочее давление (PN), бар изб	28
Герметичность затвора	Класс "А" по ГОСТ 9544-2015
Emax2, мм	106
Nmax1, мм	177
Размер корпуса клапана DN, мм	20
Cmax1, мм	44
Порт M2	ICFD 20
Dmax2, мм	60
Emax1, мм	44
Bmax2, мм	176
Расположение боковых портов	P2/5 и P3/6
Температура рабочей среды, °С	-50 … +50
Порт M4	ICFS 20
Порт M1	ICFS 20
