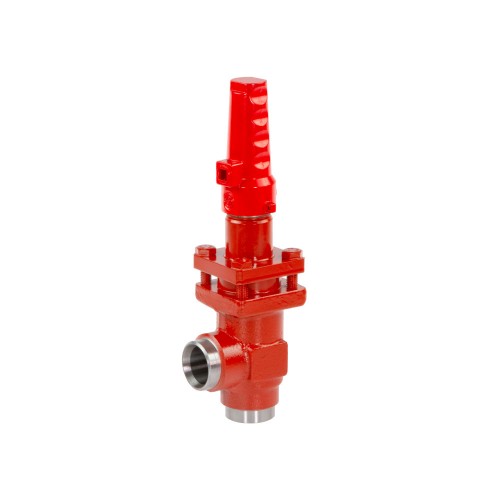

SFA 10 T 211 Клапан предохранительный - 148F4211 - Предохранительные клапаны
| Основные | |
| Назначение изделия | 2.1 НазначениеКлапаны предохранительные типа SFA {{field:Модификация}} (далее – клапаны SFA) – это зависящие от противодавления предохранительные клапаны углового исполнения, предназначенные для защиты сосудов и других элементов системы охлаждения от слишком высокого давления. Клапаны модификации SFA используются в качестве внешних и внутренних предохранительных устройств холодильных установок. Пружина, размещенная в корпусе клапана, обеспечивает надежное закрытие клапана и не допускает протечек хладагента через него. Не предназначены для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения. Клапаны SFA удовлетворяют всем требованиям, предъявляемым к оборудованию промышленных холодильных установок. 2.2 Климатическое исполнение Изделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150. 2.3 Область применения Промышленные холодильные установки Таблица 1. Спецификация материалов №ДетальМатериалEN1Корпус клапанСтальP285QH2Нижняя присоединительная часть корпусаНержавеющая стальX5CrNi 18-104Кольцевое уплотнение 25.07 x 2.62Резина10Кольцевое уплотнение 6.02 x 2.62Резина12Нижняя часть тарелкиНержавеющая стальX8CrNiS 18 913Упорный игольчатый роликоподшипникНержавеющая стальSUS304-JIS G4305G102Cr18Mo-GB/T308614Верхняя часть тарелкиНержавеющая стальX8CrNiS 18 915Регулировочный винтСталь11SMn3018Контргайка SFA 10Сталь11SMn3021ВтулкаПолистирол, ударопрочныйPTFE26ПружинаСталь27Втулка SFA 10Нержавеющая стальX2CrNiMo1729Посадочный конусНержавеющая стальX5CrNi 18-1030Кольцевой стопорНержавеющая стальX5CrNi 18-1031Шпиндель SFA 10Нержавеющая стальX5CrNi 18-1032Кольцевое уплотнение 19.30 x 2.4033Колпачок SFA 10Нержавеющая стальX5CrNi 18-10 |
| Комплектность | В комплект поставки входят:· предохранительный клапан {{field:Модификация}} с пломбой · упаковка; · инструкция по инсталляции; · паспорт (предоставляется по запросу в электронной форме); · руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Диаметр проходного сечения, мм | 6,8 |
| Площадь проходного сечения, мм2 | 36,3 |
| A1, мм | 76 |
| Гарантийные обязательства | Изготовитель/продавец гарантирует соответствие клапанов типа SFA техническим требованием при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы клапанов типа SFA при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документа |
| A3, мм | 38 |
| A2, мм | 54 |
| B, мм | 175 |
| Коэффициент расхода для газа, не менее | 0,85 |
| Давление закрытия, бар | 0,9·Pн |
| Хладагенты | ГФУ, ГХФУ, R717, (аммиак NH3), R744 (углекислый газ CO2) |
| Масса, кг | 0,95 |
| Максимальное рабочее давление, бар изб | 65 |
| ØD, мм | 32 |
| Тип присоединения к трубопроводу на выходе | наружная резьба G ¾ "(ISO 228/1) |
| Тип присоединения к трубопроводу на входе | наружная резьба G 1/2" (ISO 228/1) |
| Температура рабочей среды, °С | от –30°С до +100°С |
| Диапазон давлений настройки пружины Рн, бар | 10 -27 |
| Давление полного открытия, бар | 1,1·Pн |
| Давление настройки (уставки) Pн, бар | 11 |
| AF, мм | 41 |
| Номинальный диаметр (DN), мм | 10/15 |
