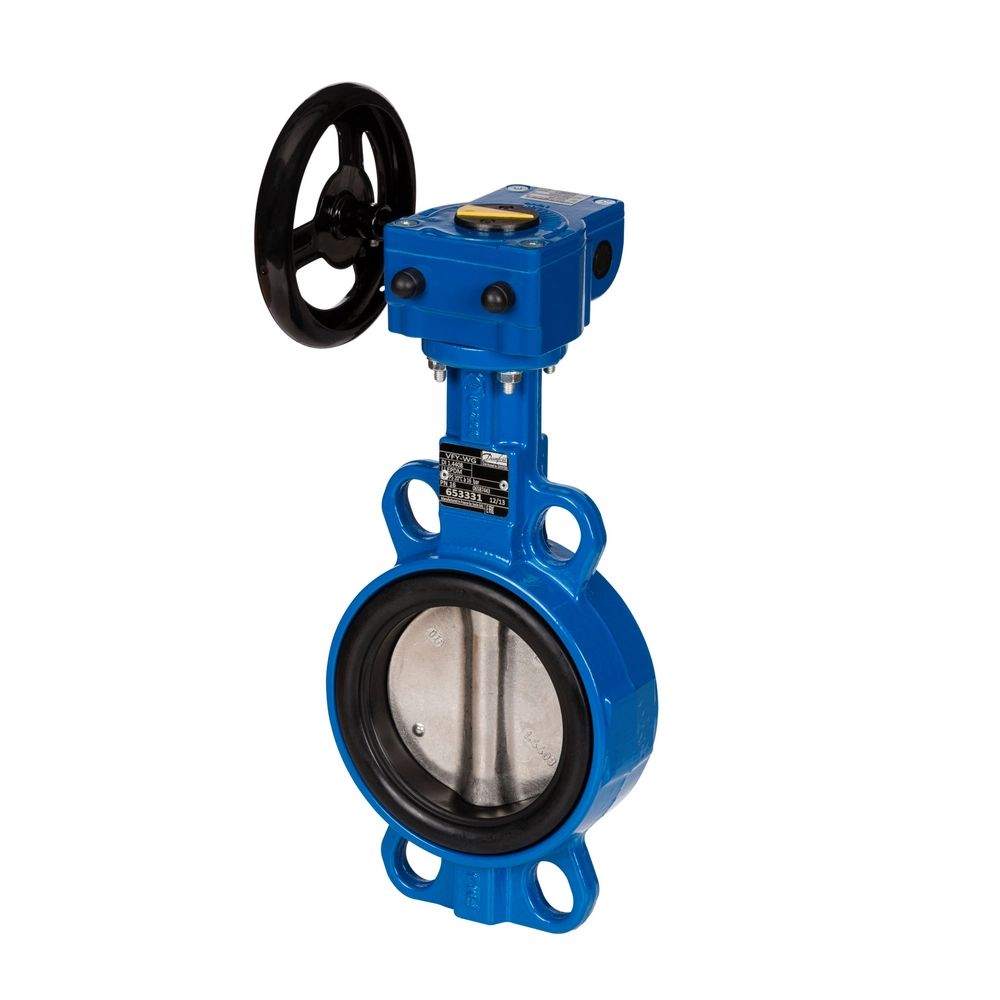

VFY-WG затвор дисковый DN65 PN16 корп. GG25 с центр. проуш.; Диск- AISI 316; упл. EPDM; С редуктором Использовать ответные фланцы по ГОСТ 33259-2015 исполнение В, тип 11
- Производитель: Ridan
- Модель: 065B7441
Есть в наличии
27357р.
-
+
Доставка — отправляем заказы любой удобной транспортной компанией.
Оплата — безналичный расчет по выставленному счету или другими доступными способами.
VFY-WG затвор дисковый DN65 PN16 корп. GG25 с центр. проуш.; Диск- AISI 316; упл. EPDM; С редуктором Использовать ответные фланцы по ГОСТ 33259-2015 исполнение В, тип 11 - 065B7441 - Затворы дисковые Ридан
| Основные | |
| Назначение изделия | Затворы дисковые тип VFY модификации VFY-WG (далее - затворы VFY или затворы) предназначены для использования в качестве запорной и регулирующей арматуры в различных энергетических и технологических установках.Затворы VFY предназначены для использования в системах водоснабжения, теплоснабжения, холодоснабжения, вентиляции и кондиционирования. Затвор VFY не предназначен для использования в составе узлов управления установок пожаротушения как пожарное запорное устройство |
| Комплектность | В комплект поставки входит:- затвор дисковый в комплекте с редуктором; - упаковка; - паспорт (предоставляется по запросу в электронной форме); - руководство по эксплуатации (предоставляется по запросу в электронной форме) |
| Корпус | Серый чугун GG26 |
| Пробное (испытательное) давление согласно ГОСТ 356, бар | 24 |
| Верхний антифрикционный подшипник | Оцинкованная сталь + тефлон |
| Исполнение | с редуктором |
| Гарантийные обязательства | Изготовитель/продавец гарантирует соответствие дисковых затворов типа VFY техническим требованием при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы затворов дисковых типа VFY при соблюдении условий эксплуатации и совместимости рабочих сред согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах |
| Максимальное рабочее давление среды при температуре +20С (Рр), бар | 16 |
| Запорный элемент (шар, диск, золотник) | Сталь AISI 316 |
| Дополнительные требования | Запрещена эксплуатация затвора без рукоятки, редуктора или привода.Запрещается демонтаж рукоятки, редуктора или привода затвора на работающем трубопроводе или находящимся под давлением |
| B, мм | 234,5 |
| Тип присоединения к трубопроводу | Центрирующие проушины |
| Номинальное давление (PN), бар | 16 |
| Кольцевое уплотнение | Нитрил |
| Температура окружающей среды, °С | от -10 до +40 |
| Температура транспортировки и хранения, С | От -40 до +50 |
| Применяемые ответные фланцы (поставляется силами заказчика) | по ГОСТ 33259-2015 исполнение В, тип 11 |
| Крепеж для присоединения к трубопроводу (поставляется силами заказчика) | Шпилька A M16x130.45 Ст.35 - 4 шт., Гайка М16 - 8 шт., Шайба 16 - 8 шт |
| A, мм | 70 |
| Рабочая среда | Холодная вода, 50% гликоль, горячая вода, питьевая вода |
| Шильдик | Алюминий или металлизированная пленка |
| Масса, кг, не более | 4 |
| ØE, мм | 125 |
| Втулка | IXEF |
| Нижний антифрикционный подшипник | Оцинкованная сталь + тефлон |
| D, мм | 46 |
| D2, мм | 13 |
| C, мм | 120 |
| D1, мм | 55 |
| Герметичность затвора (объем протечки / класс герметичности) | ГОСТ 9544-2015 Класс А |
| Стопорное кольцо | Нержавеющая сталь ASTM 420/ Сталь XC88 |
| Температура рабочей среды, °С | от -10 до +130 |
| Защитная втулка | IXEF 50 FV/ нерж. сталь SS304 |
| Седловое уплотнение | EPDM |
| Шток | Сталь ASTM 420 |
| Номинальный диаметр (DN), мм | 65 |
