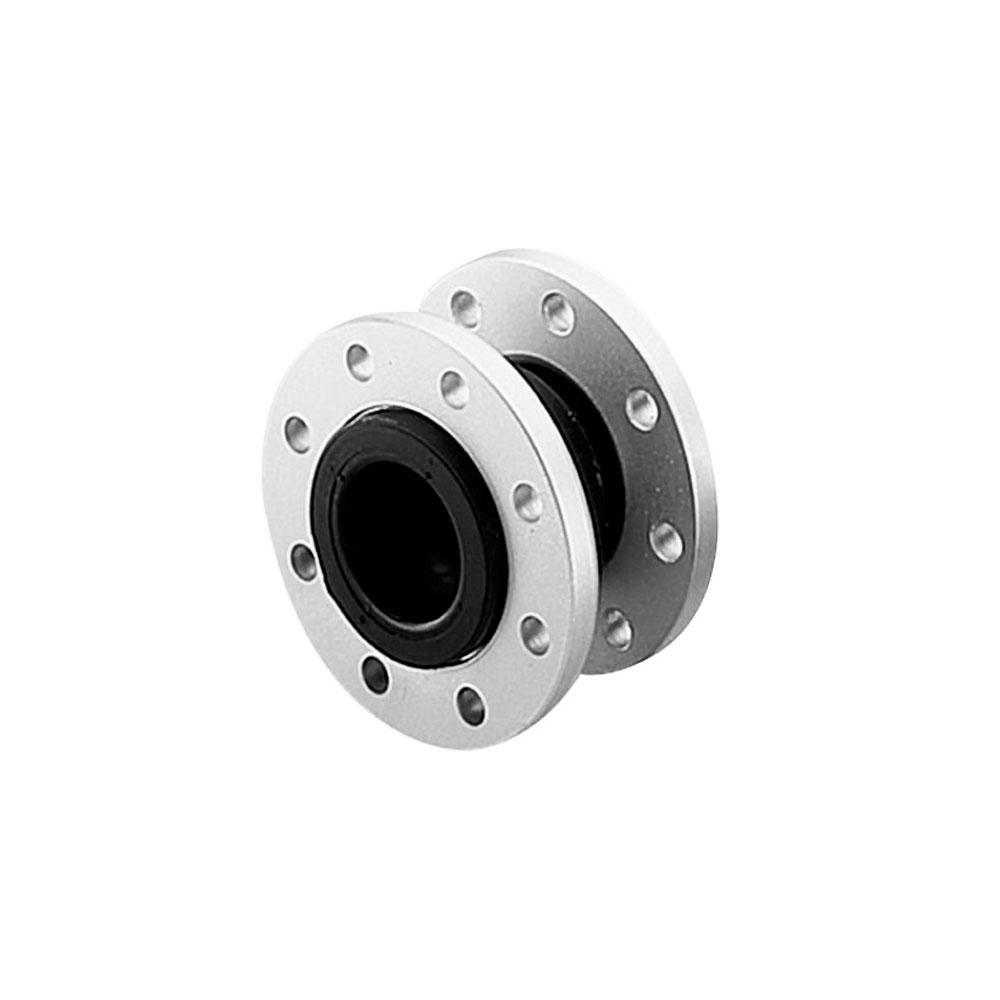

ZKB Вибровставка фланцевая DN600 - 149B5156C - Гибкие вставки
| Основные | |
| Назначение изделия | Гибкие вставки типа ZKB (далее - гибкие вставки или вставки) применяются в системах питьевого водоснабжения, хозяйственно-бытовой канализации, в системах теплоснабжения и в промышленных системах и служат для уменьшения шумов и для предотвращения передачи механических вибраций по трубопроводным системам (например, от насосного оборудования).Гибкие вставки не являются средством обеспечения пожарной безопасности. По запросу для гибких вставок поставляется комплект контрольных стержней, который используется в целях ограничения предельных деформаций вставки. При выборе материалов применяемых гибких вставок следует пользоваться общими данными по их стойкости к рабочим средам и воздействию внешних факторов. Рекомендуем запрашивать о применимости гибких вставок в каждом случае |
| Комплектность | В комплект поставки входит:- гибкая вставка типа ZKB в сборе; - упаковочная коробка; Комплект контрольных стержней* (не входит в комплект поставки гибких вставок, поставляются по заказу): - 2 стержня; - 4 фасонные детали; - 4 гайки; - 4 прокладки (резина); - 4 шайбы. * для гибких вставок типа ZKB (от DN200 до DN600 следует применять 2 комплекта контрольных стержней на одну вставку) |
| Момент затяжки крепежа на фланцах вставки, Н*м | 80 |
| Исполнение | EPDM |
| Гарантийные обязательства | Изготовитель/продавец гарантирует соответствие гибких вставок типа ZKB техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы гибких вставок типа ZKB при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах |
| Дополнительные требования | Не допускается нанесение лакокрасочных, клеевых покрытий и иных материалов, взаимодействующих с материалом гибкого элемента вставки |
| Требуемое количество комплектов контрольных стержней, шт | 2 |
| L, мм | 254 |
| Тип присоединения к трубопроводу | Фланцевое |
| Номинальное давление (PN), бар | 8 |
| Температура окружающей среды, °С | от -18 до +40 |
| Рабочая среда | вода, горячая вода, морская вода, речная вода, питьевая вода, гликолевые растворы до 50% |
| dотв, мм | 31 |
| Масса, кг, не более | 95 |
| Гибкий элемент | EPDM/ каучук, армированный полиэстеровой нитью |
| Код комплекта контрольных стержней (поставляются отдельно под заказ) | 149B5451, 082X9015 |
| D, мм | 780 |
| Значение давления рабочей среды, при котором обязательна установка контрольных стержней, бар | 3,1 |
| D1, мм | 725 |
| Номинальное давление (PN),бар | 8 |
| Ответные фланцы (обеспечиваются силами заказчика) | По ГОСТ 33259-2015, исполнение В, тип 11 |
| Температура рабочей среды, °С | от -18 до +95 |
| Номинальный диаметр (DN), мм | 600 |
