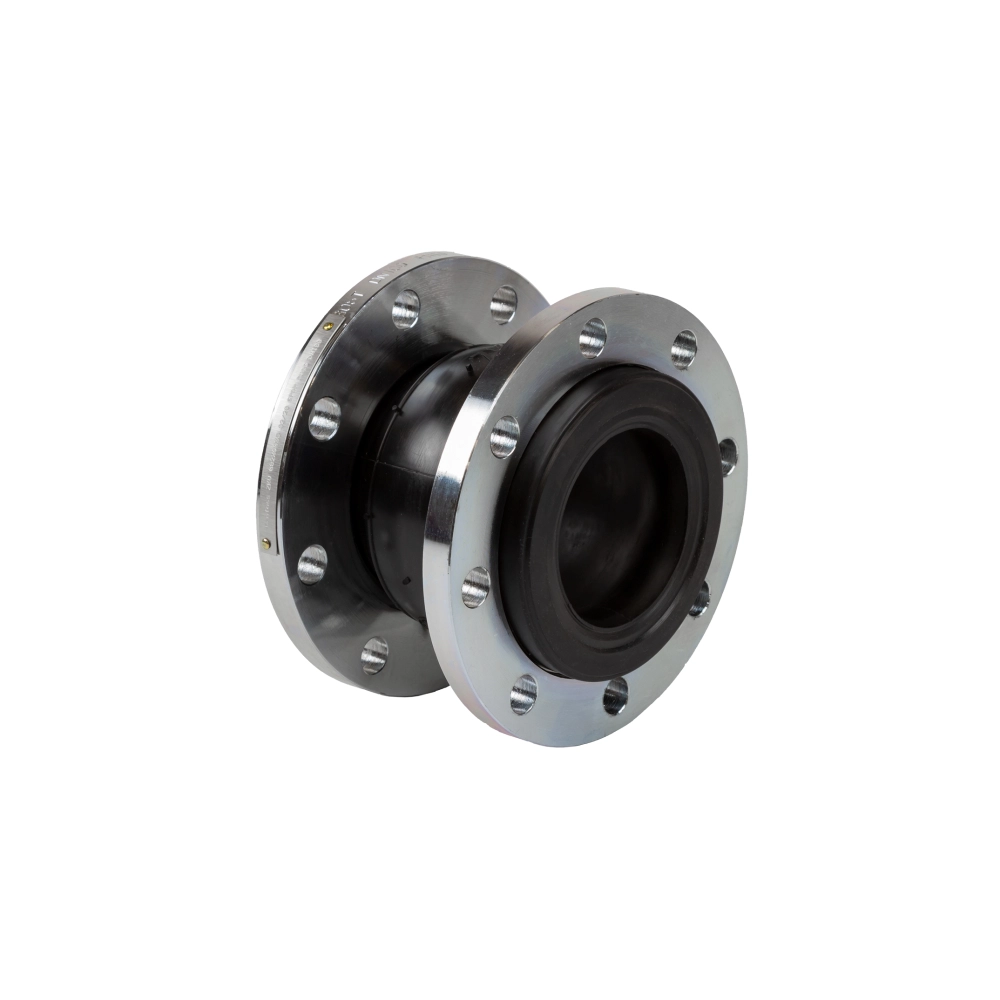

Ридан гибкая антивибрационная вставка ZKV EPDM PN16, DN32
- Производитель: Ridan
- Модель: 082X9030R
Есть в наличии
8017р.
-
+
Доставка — отправляем заказы любой удобной транспортной компанией.
Оплата — безналичный расчет по выставленному счету или другими доступными способами.
Ридан гибкая антивибрационная вставка ZKV EPDM PN16, DN32 - 082X9030R - Гибкие вставки
| Основные | |
| Назначение изделия | Гибкие вставки типа ZKV (далее - гибкие вставки или вставки) применяются в системах питьевого водоснабжения, хозяйственно-бытовой канализации, в системах теплоснабжения и в промышленных системах и служат для уменьшения шумов и для предотвращения передачи механических вибраций по трубопроводным системам (например, от насосного оборудования).Гибкие вставки не являются средством обеспечения пожарной безопасности. По запросу для гибких вставок поставляется комплект контрольных стержней, который используется в целях ограничения предельных деформаций вставки. При выборе материалов применяемых гибких вставок следует пользоваться общими данными по их стойкости к рабочим средам и воздействию внешних факторов. Рекомендуем запрашивать о применимости гибких вставок в каждом случае |
| Комплектность | В комплект поставки входит:- гибкая вставка в сборе; - упаковочная коробка; Комплект контрольных стержней* (не входит в комплект поставки гибких вставок, поставляются по заказу): - 2 стержня; - 4 фасонные детали; - 4 гайки; - 4 прокладки (резина); - 4 шайбы. * для гибких вставок (от DN200 до DN600 следует применять 2 комплекта контрольных стержней на одну вставку) |
| Момент затяжки крепежа на фланцах вставки при установке, Н*м | 1 этап - затянуть гайки вручную; 2 этап - протянуть динамометрическим ключом с моментом 50 Н*м; 3 этап- протянуть динамометрическим ключом с моментом 80 Н*м |
| Условия транспортировки и хранения | Складское длительное хранение: в течение 3 лет при условии соблюдения температурного режима от -10°С до +50°С и защиты от пыли и УФ-излучения в темных упаковках, в чистом и сухом помещении. Допускается транспортировка и хранение при температурах от -40°С до +50°С кратковременно |
| Исполнение | EPDM |
| Гарантийные обязательства | Изготовитель/продавец гарантирует соответствие гибких вставок ZKV техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы гибких вставок при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах |
| Дополнительные требования | При монтаже строго соблюдать требования раздела Указаний по монтажу и наладке Руководства по эксплуатации. Не допускается нанесение лакокрасочных, клеевых покрытий и иных материалов, взаимодействующих с материалом гибкого элемента вставки |
| Требуемое количество комплектов контрольных стержней, шт | 1 |
| L, мм | 95 |
| Тип присоединения к трубопроводу | Фланцевое |
| Температура окружающей среды, °С | от -20 до +70 |
| Рабочая среда | вода, горячая вода, питьевая вода, гликолевые растворы до 50% |
| Масса, кг, не более | 3,1 |
| Гибкий элемент | EPDM/ каучук, армированный нейлоновой нитью |
| Код комплекта контрольных стержней (поставляются отдельно под заказ) | 082X9000R |
| Пространственное монтажное положение | Любое |
| Значение давления рабочей среды, при котором обязательна установка контрольных стержней, бар | 10,3 |
| Номинальное давление (PN),бар | 16 |
| Ответные фланцы (обеспечиваются силами заказчика) | По ГОСТ 33259-2015, исполнение В, тип 11 |
| Температура рабочей среды, °С | от -20 до +100 |
| Диапазон рабочих давлений, бар | до 16 бар (Вакуум от 640 мм. р.ст) - см. Диаграмму "Температура-Давление" в Руководстве по эксплуатации |
| Номинальный диаметр (DN), мм | 32 |
