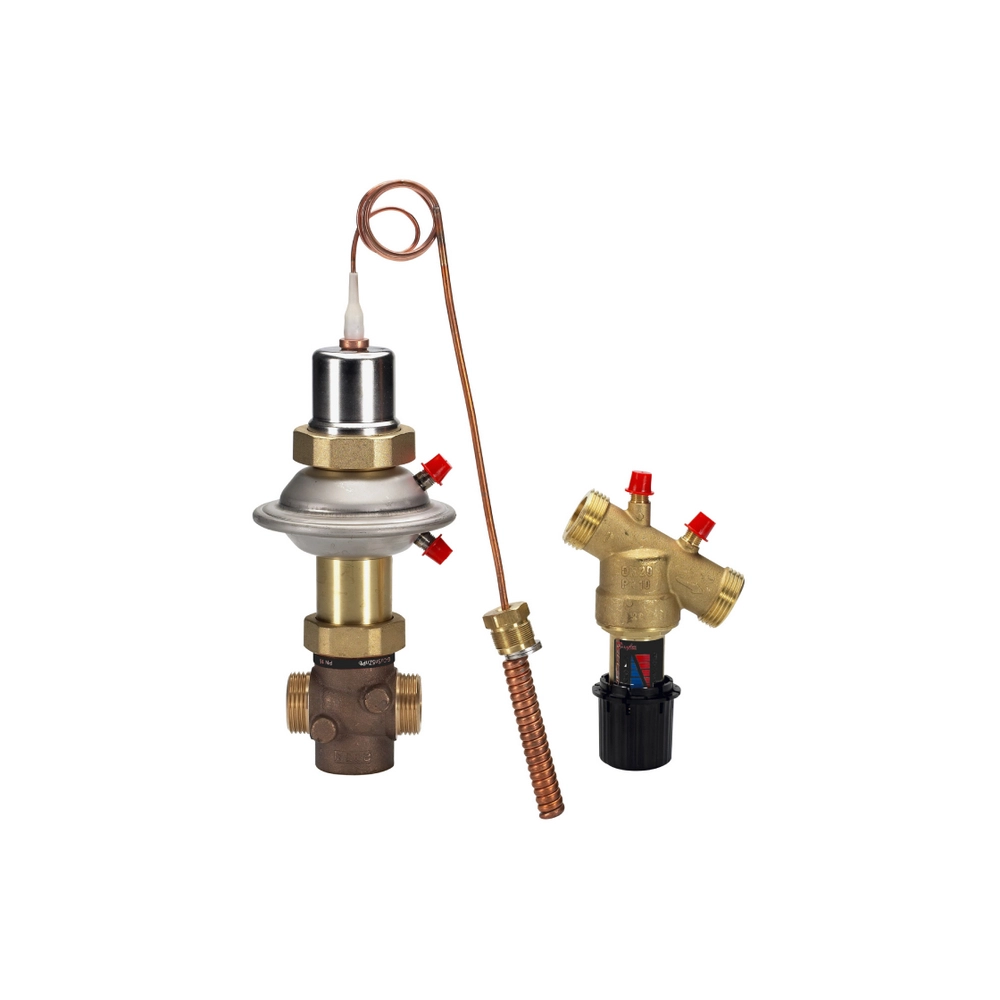

Регулятор температуры AVTQ Ду15 Kvs 1,6
- Производитель: Ridan
- Модель: 003L7015
Есть в наличии
101926р.
-
+
Доставка — отправляем заказы любой удобной транспортной компанией.
Оплата — безналичный расчет по выставленному счету или другими доступными способами.
Регулятор температуры AVTQ Ду15 Kvs 1,6 - 003L7015 - Регуляторы температуры моноблочные (архив)
| Основные | |
| Назначение изделия | Клапан-регулятор температуры типа AVTQ — регулятор прямого действия с устройством для коррекции его работы в зависимости от расхода нагреваемой воды. Клапан-регулятор температуры типа AVTQ предназначен для установки на скоростных водоподогревателях (как правило, пластинчатых) в системах горячего водоснабжения (ГВС) при отсутствии контура циркуляции |
| Комплектность | В комплект поставки входит:- клапан-регулятор температуры типа AVTQ; - упаковочная коробка; - инструкция по монтажу и эксплуатации; - паспорт (предоставляется по запросу в электронной форме) |
| Корпус | Красная бронза (Rg5) |
| L2, мм | 25,5 |
| Гарантийные обязательства | Гарантийный срок эксплуатации и хранения регулятора - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана-регулятора температуры типа AVTQ при соблюдении рабочих диапазонов согласно паспорту и проведении необходимых сервисных работ - 10 лет с даты продажи, указанной в транспортных документах |
| Размеры присоединительной резьбы по стандарту ISO 228/1, a | G ¾ A |
| Тип присоединения к трубопроводу | Цилиндрическая наружная трубная резьба по ISO 228/1 |
| Номинальное давление (PN), бар | 16- Для первичного контура (клапан регулятор); 10-Для вторичного контура (пилотный клапан и диафрагменный элемент) |
| L3, мм | 33 |
| Климатическое исполнение | Категория 3 по ГОСТ 15150-69 |
| Сальник корпуса диафрагменного элемента | Корпус: Необесцинковывающаяся латунь BS 2874; Шток: Хромоникелевая сталь |
| Рабочая среда | Вода или 30% водный раствор гликоля-Для первичного контура (клапан регулятора); Водопроводная вода (содержание хлора не более 200 ppm- Для вторичного контура (клапан AVDO) и диафрагменного элемента AVTQ |
| Макс. скорость нагреваемой воды вокруг датчика температуры, м/с | 1,5 |
| Тарелка диафрагмы | Хромоникелевая сталь |
| Масса, кг, не более | 3,57 |
| Золотник | Необесцинковывающаяся латунь BS 2874 |
| Комплект поставки | В комплект входит сальник термодатчика и фитинги для импульсных трубок Ø6 x 0,8 мм. (Трубки в комплект не входят.) |
| Шток диафрагмы | Необесцинковывающаяся латунь BS 2874 |
| Постоянная времени по EN 14597, с | 4 |
| Максимально допустимый перепад давлений, бар | 6 |
| Максимальная температура датчика, °C | 130 |
| L₁, мм | 65 |
| Длина капиллярной трубки температурного датчика | 1 |
| Седло | Хромоникелевая сталь |
| Динамический диапазон регулирования | 100 : 1 |
| Температурный датчик | Медь |
| Сальник датчика | Необесцинковывающаяся латунь BS 2874 |
| Уплотнение сальника | EPDM |
| Уплотнение | EPDM |
| Заполнение | Двуокись углерода (СО2) |
| Коэффициент начала кавитации | ≥ 0,6 |
| Корпус регулирующей диафрагмы | Хромоникелевая сталь |
| Вставка клапана | Необесцинковывающаяся латунь BS 2874 |
| PH среды | Мин. 7, макс. 10 (В случае, если рН нагреваемой воды меньше 7, то ее показатель жесткости должен быть больше 1.) |
| Герметичность затвора (объем протечки / класс герметичности) | <0,05(При Т = 10 °С.) |
| Температура рабочей среды, °С | 2–100-Для первичного контура (клапан регулятора); 2–90- Для вторичного контура (клапан AVDO) и диафрагменного элемента AVTQ |
| Макс. перепад давлений на клапане, преодолеваемый приводами, бар | 12 |
| Размеры присоединительной резьбы по стандарту ISO 228/1, b | G ¾ A |
| Пропускная способность Kvs, м³/ч | 1,6 |
| Шток | Хромоникелевая сталь |
| Диапазон настройки Трег., °С | 45 – 60 |
| Номинальный диаметр (DN), мм | 15 |
