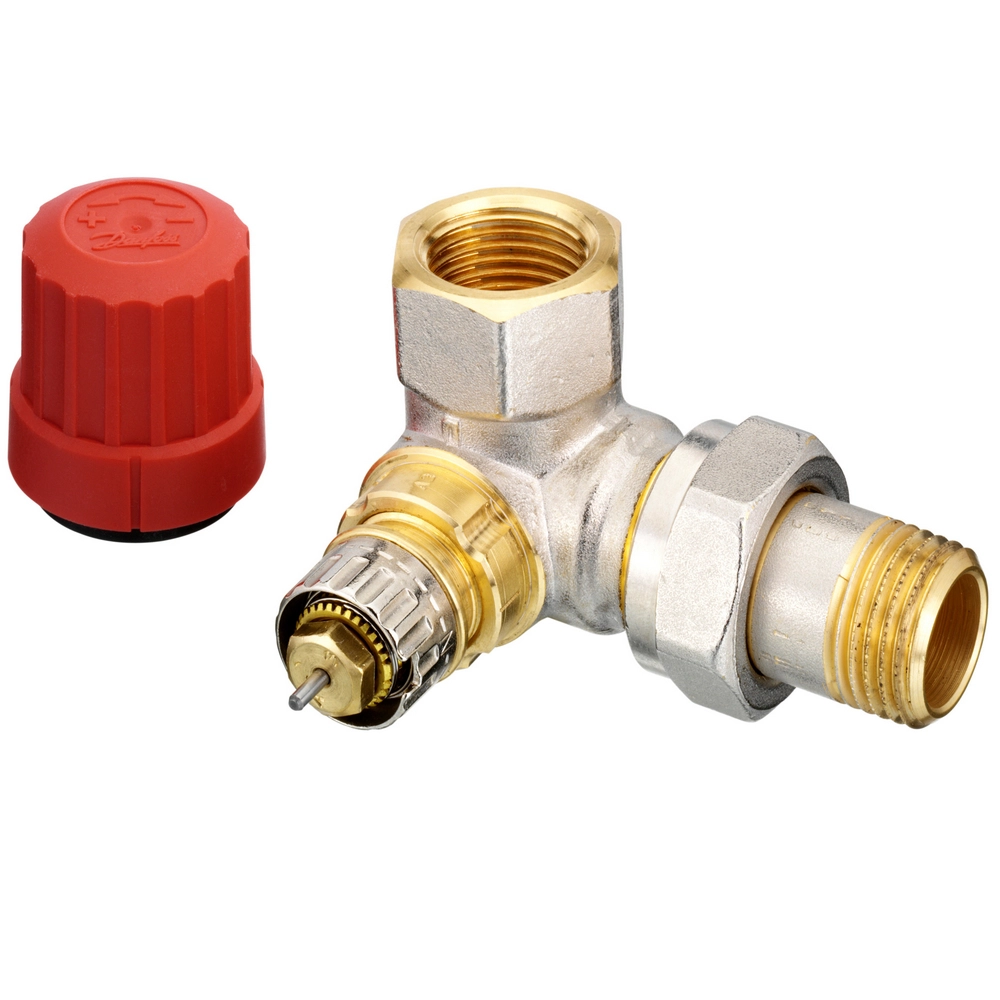

RTR-N 15 Кл. т-рег. Угл. трехос, прав - 013G7021 - Радиаторные клапаны
| Основные | |
| Назначение изделия | Рисунок - Клапаны терморегулирующие типа RTR-NКлапаны терморегулирующие типа RTR-N предназначены для применения в двухтрубных насосных системах водяного отопления. Не предназначены для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения. Клапаны терморегулирующие типа RTR-N оснащены встроенным устройством для предварительной (монтажной) настройки его пропускной способности в рамках следующих диапазонов: - Kv = 0,04 - 0,56 м3/ч — для клапанов DN=10 мм; - Kv = 0,04 - 0,73 м3/ч — для клапанов DN=15 мм; - Kv = 0,10 - 1,04 м3/ч — для клапанов DN=20 и 25 мм. Клапаны терморегулирующие типа RTR-N могут сочетаться со всеми элементами термостатическими серий RA, RAW, RTR, RTRW, RAX, электронным терморегулятором Danfoss Eco, а также с приводом термоэлектрическим типа TWA-A |
| Комплектность | - клапан терморегулирующий типа RTR-N;- упаковочная коробка; - паспорт (предоставляется по запросу в электронной форме); - руководство по эксплуатации (предоставляется по запросу в электронной форме) |
| Корпус | Коррозионно-стойкая латунь Ms 58 |
| L2, мм | 82 |
| Пропускная способность Kv при значении предварительной настройки 6, с термоэлементом, м³/ч | 0,43 |
| Исполнение | Угловой трехосевой, правое исполнение |
| Пропускная способность Kv при значении предварительной настройки 4, с термоэлементом, м³/ч | 0,25 |
| Гарантийные обязательства | Изготовитель/продавец гарантирует соответствие клапанов терморегулирующих типа RTR-N техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы клапанов терморегулирующих типа RTR-N при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ - 10 лет с даты продажи, указанной в транспортных документах |
| Запорный элемент (шар, диск, золотник) | Бутадиенакрилонитрильный каучук |
| L8, мм | 30 |
| S₂, мм | 30 |
| Пропускная способность Kv при значении предварительной настройки 2, с термоэлементом, м³/ч | 0,09 |
| Номинальное давление (PN), бар | 10 |
| L3, мм | 26 |
| Кольцевое уплотнение | Тройной этиленпропиленовый каучук |
| Резьба штуцеров для присоединения к радиатору, дюймы | Наруж. R 1/2 |
| Дросселирующий цилиндр | Полифенилсульфид PPS |
| Рабочая среда | Вода, отвечающая требованиям Правил технической эксплуатации электрических станций и сетей Российской Федерации |
| Пружина клапана | Хромированная сталь |
| L10, мм | 26 |
| Пропускная способность Kv при значении предварительной настройки 7, с термоэлементом, м³/ч | 0,52 |
| Резьба штуцеров для присоединения к трубопроводу, дюймы | Внутр. Rp 1/2 |
| Пропускная способность Kv при значении предварительной настройки 5, с термоэлементом, м³/ч | 0,36 |
| Максимально допустимый перепад давлений, бар | 0,6 |
| L7, мм | 96 |
| L₁, мм | 55 |
| L6, мм | 47 |
| Пропускная способность Kv при значении предварительной настройки N, с термоэлементом, м³/ч | 0,73 |
| Пропускная способность Kv при значении предварительной настройки 3, с термоэлементом, м³/ч | 0,16 |
| Пропускная способность Kv при значении предварительной настройки 1, с термоэлементом, м³/ч | 0,04 |
| L9, мм | 58 |
| Пропускная способность Kvs без термоэлемента, м³/ч | 0,9 |
| Тип совместимого термоэлемента или привода | RTR; RTRW; RA; RAW; living eco; TWA-A |
| L4, мм | 53 |
| S₁, мм | 27 |
| L5, мм | 23 |
| Температура рабочей среды, °С | до 120 °С |
| Сопло | Попипропилен PP |
| Шток | Хромированная сталь |
| Номинальный диаметр (DN), мм | 15 |
