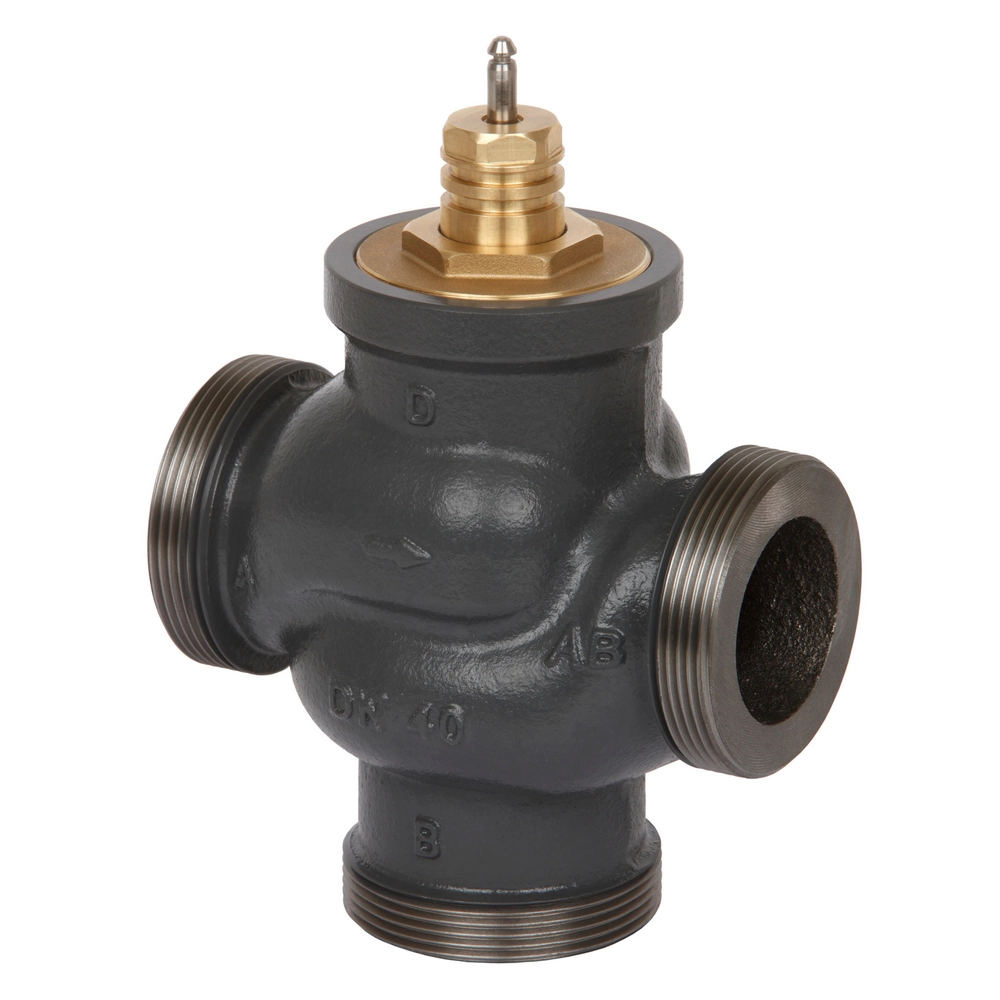

VRG3 15/4,0 Клапан рег. нар. резьба - 065Z0115 - Клапаны регулирующие седельные
| Основные | |
| Назначение изделия | Клапан регулирующий типа VRG 3 разработан для применения со следующими приводами электрическими редукторными: AMV(E) 435 или AMV(E) 438 SU |
| Комплектность | В комплект поставки входит:- клапан регулирующий типа VRG 3; - технический паспорт |
| Корпус | Серый чугун EN-GJL-250 (GG-25) |
| Гарантийные обязательства | Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана регулирующего типа VRG 3 при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах |
| Конус | Латунь |
| L, мм | 80 |
| Тип присоединения к трубопроводу | Наружная резьба по DIN ISO 228/01 |
| Вид привода или регулирующего блока | Электропривода: AMV(E) 435,AMV(E) 438 SU; AME 445 |
| Номинальное давление (PN), бар | 16 |
| Характеристика регулирования | Логарифмическая (для прохода А–АВ); линейная (для прохода В–АВ) |
| H2, мм | 64 |
| Климатическое исполнение | Категория 3 по ГОСТ 15150-69 |
| H₁, мм | 232 |
| Рабочая среда | Вода / 50% водный раствор гликоля |
| H3, мм | 252 |
| Масса, кг, не более | 0,71 |
| Максимально допустимый перепад давлений, бар | На смешение: AMV(E) 435,AMV(E) 438 SU; AME 445: 4бара. На разделение AMV(E) 435,AMV(E) 438 SU; AME 445:1 бар |
| L₁, мм | 128 |
| Седло | Нержавеющая сталь |
| Динамический диапазон регулирования | 50:1 |
| Ход штока, мм | 10 |
| Уплотнение | EPDM |
| G, дюйм | 1 |
| Коэффициент начала кавитации | ≥ 0,4 |
| PH среды | Мин. 7 , Макс 10 |
| Герметичность затвора (объем протечки / класс герметичности) | A - AB ≤ 0,05 % Kvs; B - AB ≤ 1,0 % Kvs |
| Температура рабочей среды, °С | 2(-10 )…130 (При температуре регулируемой среды от -10 до 2°С требуется использовать подогреватель штока) |
| Пропускная способность Kvs, м³/ч | 4,0 |
| Шток | Нержавеющая сталь |
| H, мм | 40 |
| Номинальный диаметр (DN), мм | 15 |
