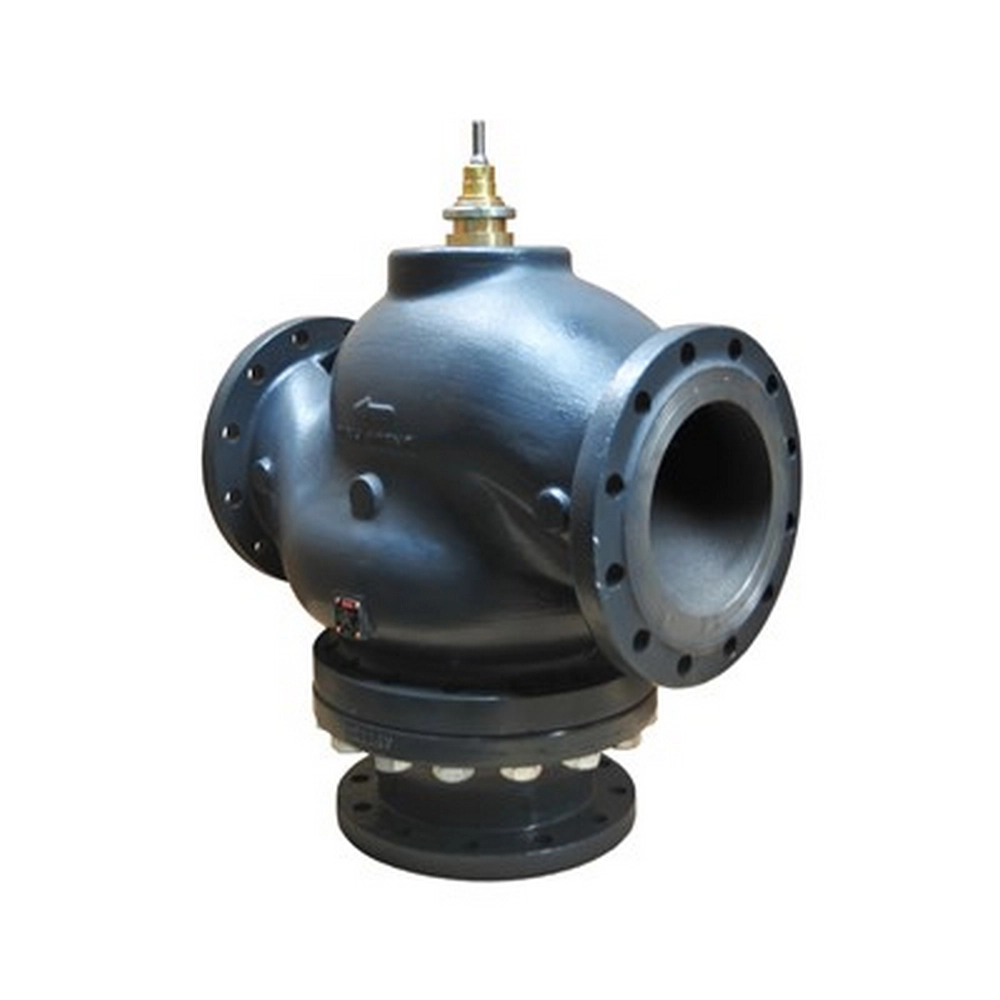

Регулирующий клапан 3-ходовой VF3 Ду 125
- Производитель: Ridan
- Модель: 065B3125
Есть в наличии
336899р.
-
+
Доставка — отправляем заказы любой удобной транспортной компанией.
Оплата — безналичный расчет по выставленному счету или другими доступными способами.
Регулирующий клапан 3-ходовой VF3 Ду 125 - 065B3125 - Клапаны регулирующие седельные
| Основные | |
| Назначение изделия | Клапан регулирующий типа VF модификации 3 (далее – клапан регулирующий VF 3) предназначен для применения преимущественно в системах тепло- и холодоснабжения зданий |
| Комплектность | В комплект поставки входит:- клапан регулирующий VF 3; - паспорт (предоставляется по запросу в электронной форме); - руководство по эксплуатации (предоставляется по запросу в электронной форме); - инструкция по монтажу; |
| Корпус | Высокопрочный чугун (GGG 40.3) |
| Гарантийные обязательства | Изготовитель/продавец гарантирует соответствие клапана регулирующего типа VF техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы клапана регулирующего типа VF при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах |
| L, мм | 395 |
| Тип присоединения к трубопроводу | Фланцы, РN = 16 бар, по EN1092-2 |
| Вид привода или регулирующего блока | AME 655, AME 658SU(SD); AMV(E) 86,AMV(E) 85 |
| Номинальное давление (PN), бар | 16 |
| n | 8 |
| Характеристика регулирования | проход А-АВ: логарифмическая; проход В-ВА: линейная |
| H2, мм | 395 |
| Климатическое исполнение | Категория 3 по ГОСТ 15150-69 |
| k, мм | 210 |
| H₁, мм | 62 |
| Рабочая среда | вода или 50% водный раствор гликоля |
| Масса, кг, не более | 65,3 |
| Температура транспортировки и хранения, °С | От -40 до +80 |
| Золотник | Высокопрочный чугун (GGG 40.3) |
| Максимально допустимый перепад давлений, бар | На смешение: AME 655, 658 SD, SU- 1 бар; AMV(E) 85, 86- 3 бара. На разделение:AME 655, 658 SD, SU, AMV(E) 85, 86.- 0,6 бар |
| Динамический диапазон регулирования | 100 : 1 |
| Ход штока, мм | 40 |
| Уплотнение | PTFE |
| Коэффициент начала кавитации | ≥ 0,4 |
| D2, мм | 18 |
| PH среды | Мин. 7 , Макс 10 |
| Герметичность затвора (объем протечки / класс герметичности) | Проход А-АВ: 100% герметичность; Проход В-ВА: ≤ 1,0 % от kvs |
| Температура рабочей среды, °С | 2 (-10)–150 -При температуре от -10 до 2 °С требуется подогреватель штока |
| Пропускная способность Kvs, м³/ч | 220 |
| Шток | Нержавеющая сталь |
| H, мм | 250 |
| Номинальный диаметр (DN), мм | 125 |
