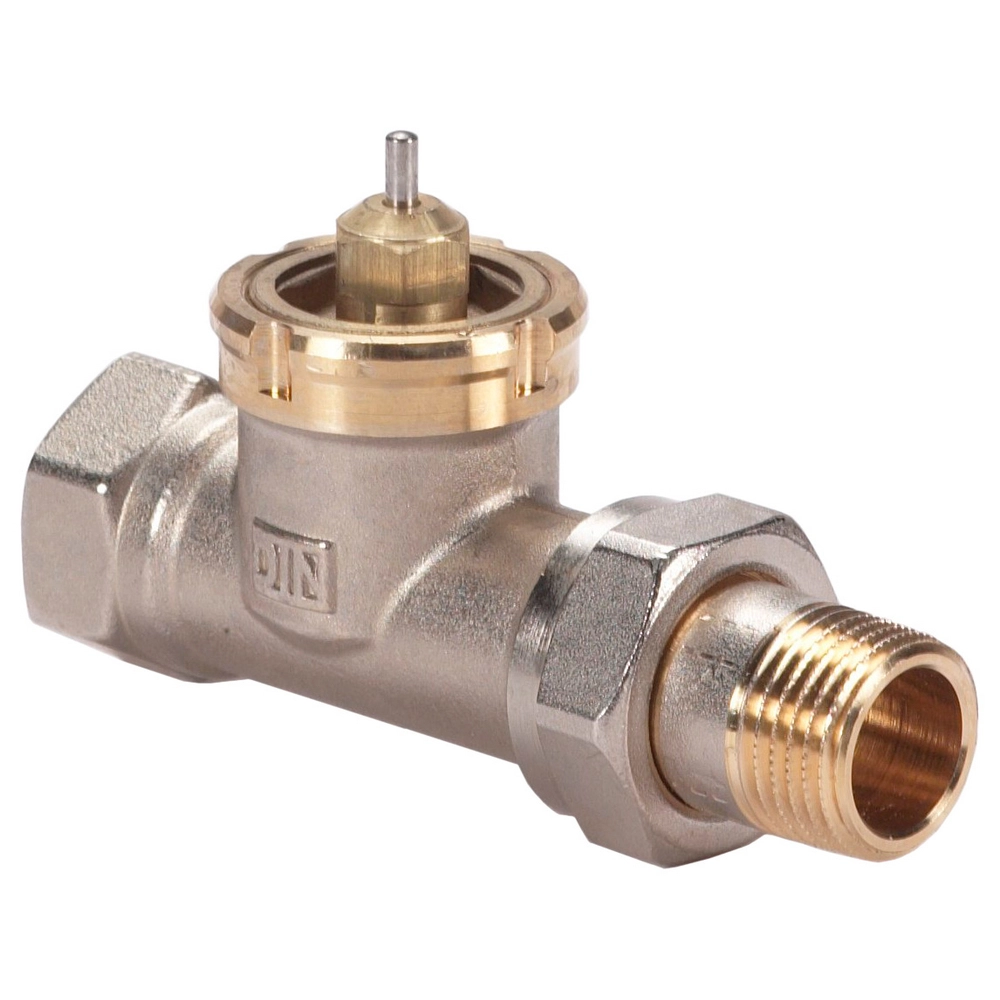

Клапан регулирующий RAV 15/8 прямой - 013U0017 - Клапаны регулирующие седельные
| Основные | |
| Назначение изделия | Клапан регулирующий типа RAV предназначен для применения с термоэлектрическими приводами ABV и TWA-V в системах отопления и охлаждения зданий. Клапан регулирующий типа RAV модификации 8 может также совмещаться с термоэлементами прямого действия RAVV, RAVK или RAVI |
| Комплектность | В комплект поставки входит:- клапан регулирующий типа RAV; - упаковочная коробка; - паспорт (предоставляется по запросу в электронной форме); - руководство эксплуатации (предоставляется в электронной форме) |
| Корпус | Необесцинковывающаяся латунь Ms 58 |
| L2, мм | 95 |
| Н, мм,с приводом TWA-A | 74 |
| Гарантийные обязательства | Срок службы клапана при соблюдении рабочих диапазонов согласно паспорту и проведении необходимых сервисных работ - 10 лет с начала эксплуатации.Гарантийный срок эксплуатации и хранения клапана - 12 месяцев со дня продажи или 18 месяцев с даты продажи, указанной в товаросопроводительной документации |
| Тип присоединения к трубопроводу | резьба по ISO 228/1 |
| Вид привода или регулирующего блока | ABV, TWA-V; RAVV, RAVK или RAVI |
| Номинальное давление (PN), бар | 10 |
| Характеристика регулирования | Линейная |
| Размер гайки под ключ, S1 | 27 |
| Климатическое исполнение | Категория 3 по ГОСТ 15150-69 |
| Рабочая среда | Вода |
| Масса, кг, не более | 0,33 |
| Золотник | EPDM |
| Максимально допустимый перепад давлений, бар | 0,8 |
| L₁, мм | 66 |
| Размер присоединительной резьбы по ISO 228/1, d | R ½ |
| Седло | Нержавеющая сталь 18/8, W.nr. 1.4305 DIN 17440, SS 14.23.46 |
| Н, мм,с приводом ABV | 111 |
| Ход штока, мм | 1,1 |
| Сальниковый блок | Необесцинковывающаяся латунь |
| Коэффициент начала кавитации | ≥ 0,5 |
| Вставка клапана | Необесцинковывающаяся латунь |
| Размер гайки под ключ, S2 | 30 |
| PH среды | Мин. 7 , Макс 10 |
| Герметичность затвора (объем протечки / класс герметичности) | ≤0,05 |
| Температура рабочей среды, °С | 120 |
| Пропускная способность Kvs, м³/ч | 1,5 |
| Шток | Необесцинковывающаяся латунь |
| Номинальный диаметр (DN), мм | 15 |
