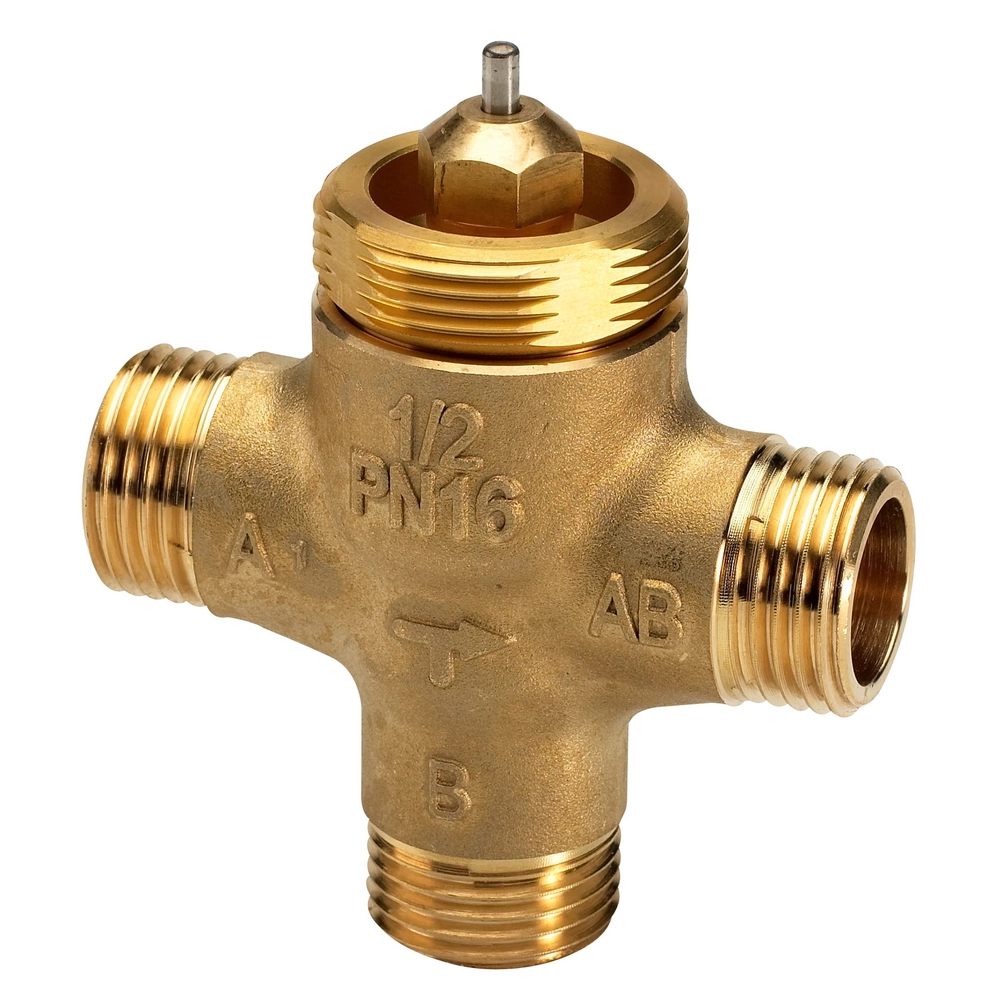

Клапан регулирующий, трехходовой VZL 3 Ру 16 Ду 20 Kv 2,5 T=1200C
- Производитель: Ridan
- Модель: 065Z2085
Есть в наличии
18092р.
-
+
Доставка — отправляем заказы любой удобной транспортной компанией.
Оплата — безналичный расчет по выставленному счету или другими доступными способами.
Клапан регулирующий, трехходовой VZL 3 Ру 16 Ду 20 Kv 2,5 T=1200C - 065Z2085 - Клапаны и электроприводы для автоматизации местных вентиляционных установок
| Основные | |
| Назначение изделия | Клапан регулирующий типа VZL модификации 3 может работать в сочетании с электрическими приводами AMV(E) 130, 140, AMV(E) 130H, 140H и AMV(E) 13SU |
| Комплектность | В комплект поставки входит:- клапан регулирующий VZL3; - упаковочная коробка; - инструкция по монтажу и эксплуатации; - паспорт (предоставляется по запросу в электронной форме) |
| Корпус | Необесцинковывающаяся латунь CuZn36Pb2As |
| Масса резьбового фитинга, кг | 0,17 |
| Гарантийные обязательства | Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана регулирующего типа VZL при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ - 10 лет с начала с даты продажи, указанной в транспортных документах |
| L, мм | 77 |
| Тип присоединения к трубопроводу | Наружная резьба |
| Вид привода или регулирующего блока | AMV(E) 130, 140, AMV(E) 130H, 140H и AMV(E) 13SU |
| Номинальное давление (PN), бар | 16 |
| Характеристика регулирования | Логарифмическая |
| Климатическое исполнение | Категория 3 по ГОСТ 15150-69 |
| H₁, мм | 47,5 |
| Рабочая среда | вода или 50% водный раствор гликоля |
| Масса, кг, не более | 0,4 |
| Масса приварного фитинга, кг | 0,17 |
| Максимально допустимый перепад давлений, бар | 1 |
| L₁, мм | 20 |
| Размер присоединительной резьбы по ISO 228/1, d | ¾ |
| Динамический диапазон регулирования | 1 : 50 |
| Ход штока, мм | 2,8 |
| Уплотнение | EPDM |
| G, дюйм | ¾ |
| D, мм | 15 (фитинг) |
| Герметичность затвора (объем протечки / класс герметичности) | Не более 0,05 от А к АВ, не более 1 от В к АВ |
| R, дюймы | ½ |
| Температура рабочей среды, °С | 2-120 |
| Пропускная способность Kvs, м³/ч | Для прохода A-AB-2,5; Для прохода B-AB-1,6 |
| Шток | Нержавеющая сталь |
| H, мм | 35 |
| Номинальный диаметр (DN), мм | 20 |
