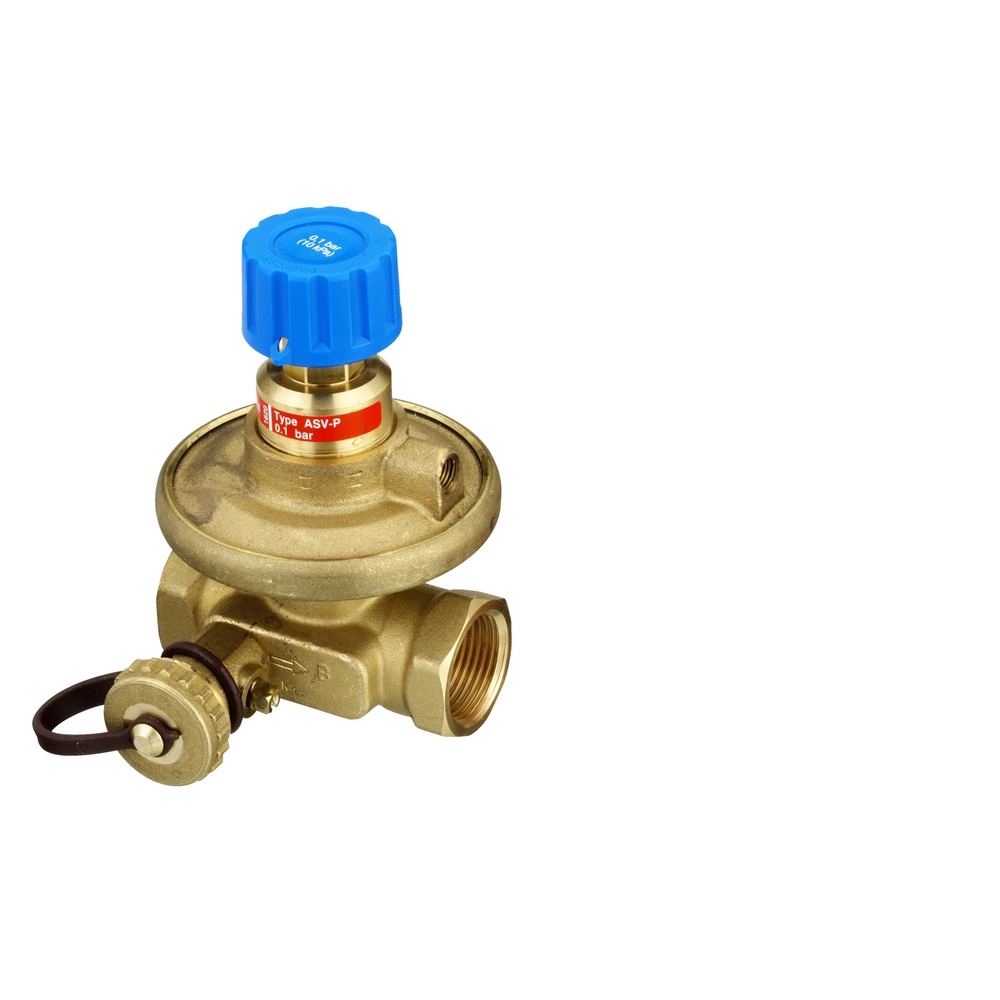

Клапан балансир. ASV-P Ду 20 Внутренняя резьба
- Производитель: Ridan
- Модель: 003L7622
Есть в наличии
16614р.
-
+
Доставка — отправляем заказы любой удобной транспортной компанией.
Оплата — безналичный расчет по выставленному счету или другими доступными способами.
Клапан балансир. ASV-P Ду 20 Внутренняя резьба - 003L7622 - Автоматические балансировочные клапаны
| Основные | |
| Назначение изделия | Рис. 1Клапаны балансировочные типа ASV-P (далее – клапан ASV-P) - регуляторы постоянства перепада давлений, предназначенные для гидравлической балансировки трубопроводных систем тепло- и холодоснабжения при переменных расходах проходящей через них среды в диапазоне от 0 до 100% (Рис.1). Не предназначены для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения. С использованием клапанов ASV-P отпадает необходимость в сложной и продолжительной гидравлической наладке систем. Динамическая балансировка системы во всех режимах её работы позволяет улучшить комфорт в обслуживаемых помещениях и оптимизировать энергопотребление системы |
| Комплектность | В комплект поставки входит:- клапан ASV-P; - импульсная трубка; - изоляционная скорлупа; - инструкция; - паспорт (предоставляется по запросу в электронной форме); - руководство по эксплуатации (предоставляется по запросу в электронном виде) |
| Корпус | Латунь |
| L2, мм | 136 |
| Гарантийные обязательства | Изготовитель/продавец гарантирует соответствие клапанов ASV-P техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы клапанов ASV-P при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах |
| Диапазон настроки ΔP, бар | 0,1 |
| Тип присоединения к трубопроводу | Внутренняя резьба ISO 7/1 |
| Номинальное давление (PN), бар | 16 |
| L3, мм | 159 |
| Мембрана и уплотнения | EPDM |
| H2, мм | 18 |
| Климатическое исполнение | Категория 3 по ГОСТ 15150-69 |
| H₁, мм | 103 |
| Рабочая среда | Вода и водные растворы гликолей для систем отопления и охлаждения |
| Минимальный перепад требуемый для работы клапана, бар | 0,1 |
| Пружина клапана | Нержавеющаа сталь |
| Резьба штуцеров для присоединения к трубопроводу, дюймы | Rp 3/4 |
| b | G 1 A |
| c | G 3/4 A |
| Максимально допустимый перепад давлений, бар | 1,5 |
| S | 32 |
| L₁, мм | 75 |
| a | Rp 3/4 |
| D2, мм | 76 |
| D1, мм | 35 |
| Температура рабочей среды, °С | 120 |
| Пропускная способность Kvs, м³/ч | 2,5 |
| Конус клапана | DZR латунь |
| Номинальный диаметр (DN), мм | 20 |
