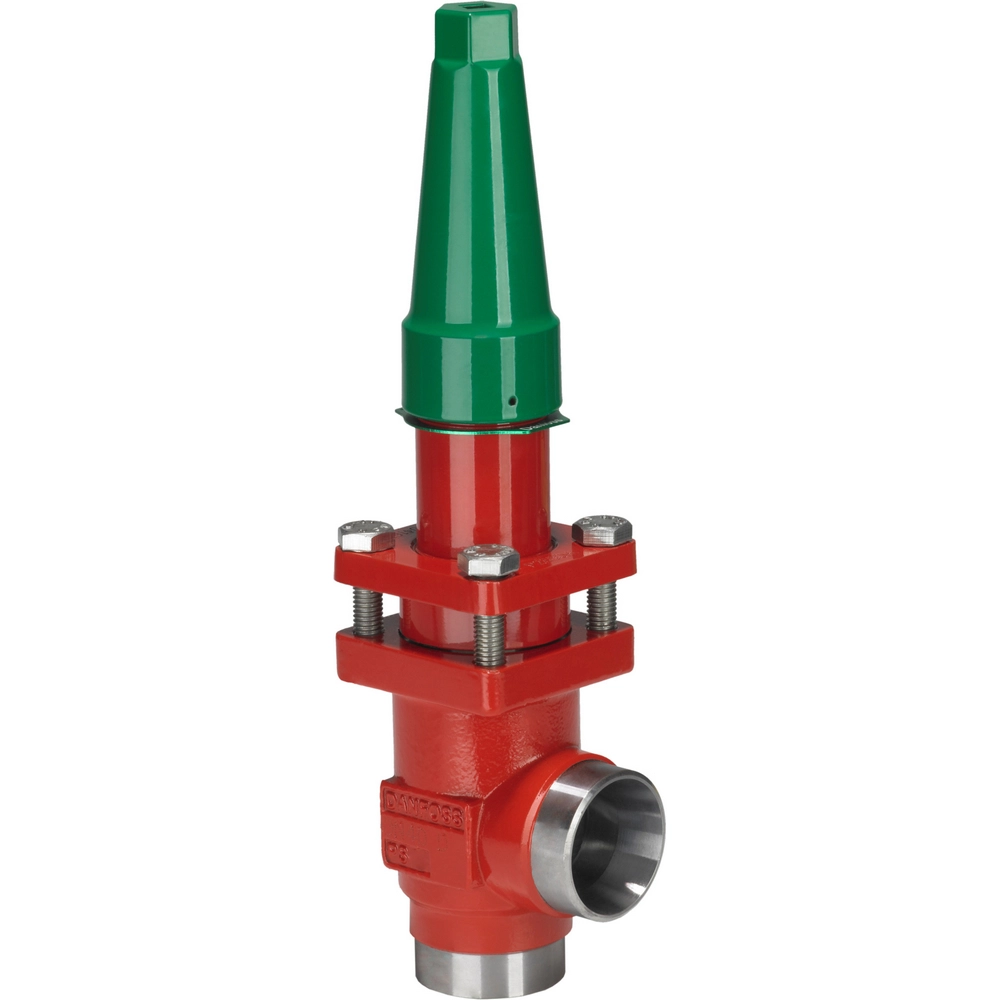

SCA-X 25 Клапан обратный с запорной функцией
- Производитель: Ridan
- Модель: 148B5408
Есть в наличии
21696р.
-
+
Доставка — отправляем заказы любой удобной транспортной компанией.
Оплата — безналичный расчет по выставленному счету или другими доступными способами.
SCA-X 25 Клапан обратный с запорной функцией - 148B5408 - Промышленные обратные клапаны
| Основные | |
| Назначение изделия | 2.1 НазначениеКлапаны обратные типа SCA-X, {{field:Модификация}} (далее- клапан SCA-X) – это обратные клапаны со встроенной функцией запорного клапана. Клапаны SCA-X пропускают рабочую среду в одном направлении и предотвращают её движения в обратном. Клапаны SCA-X удовлетворяют всем требованиям, предъявляемым к промышленным холодильным установкам. 2.2 Климатическое исполнение Изделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150. 2.3 Область применения Промышленные холодильные установки 2.4 Конструкция клапана Таблица 1. Спецификация материалов №ДетальМатериалEN1КорпусСтальP285QHEN10222-4Нержавеющая сталь (SCA-X SS)GX5CrNi19-10EN10213-42Крышка клапана, фланецСтальP275NL1EN10028-3Нержавеющая сталь (SCA-X SS)X5CrNi18-10EN100883Крышка, внутренняя вставкаСтальНержавеющая сталь (SCA-X SS)X8CrNiS18-9DIN 174404ШпиндельНержавеющая стальX8CrNiS18-9EN 100885КонусПосадочное седлоСтальТефлон (PTFE)6Кольцевое уплотнениеХлоропрен (неопрен)7Шпиндельная насадкаСталь8СальникУплотнительные кольцаНержавеющая сталь Хлоропрен (неопрен)9Кольцевое уплотнениеАлюминий10Сальник с пружинным поджатиемТефлон (PTFE)11Уплотнительные кольцаХлоропрен (неопрен)12БолтыНержавеющая стальA2-7013УплотнениеБезасбестовый материал14ПружинаСталь15Маркировочное кольцоНержавеющая сталь16УплотнениеНейлон17КолпачокАлюминий |
| Комплектность | В комплект поставки входят:· клапан {{field:Модификация}} · упаковка; · инструкция по инсталляции; · паспорт (предоставляется по запросу в электронной форме); · руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Исполнение | Угловой |
| Гарантийные обязательства | Изготовитель/продавец гарантирует соответствие клапана SCA-X техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы клапана SCA-X при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах |
| Тип присоединения | 25 D (1") - под сварку встык, EN 10220 |
| ΔH, мм | 70 |
| Масса не более, кг | 3,2 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2) |
| Максимальное рабочее давление (PN), бар изб | 52 |
| Fmin, мм | 85 |
| ØD, мм | 50 |
| Размер корпуса клапана DN, мм | 25 |
| C, мм | 295 |
| G, мм | 55 |
| Температура рабочей среды, °С | -60 … +150 |
| Пропускная способность Kvs, м³/ч | 24 |
