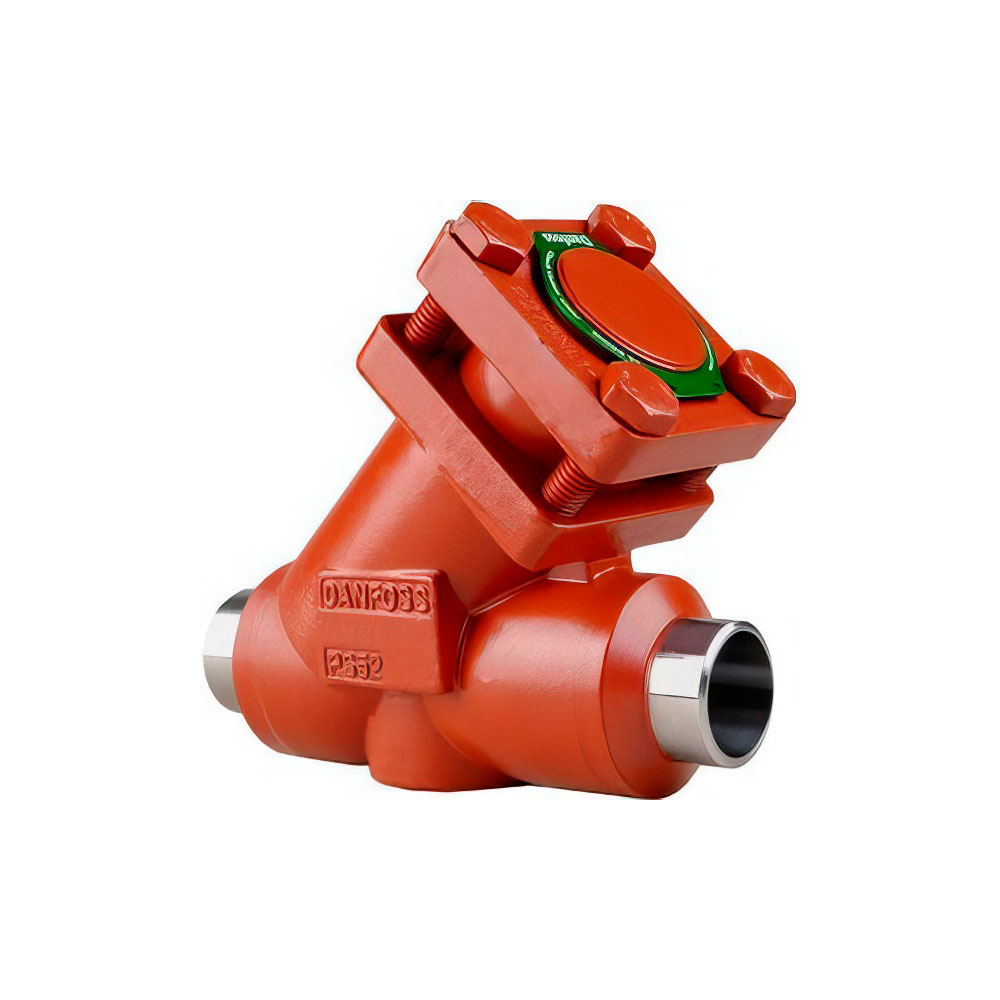

Клапан обратный CHV-X 100 G STR

0 отзывов

Производитель: Ridan
Модель: 147X5356

Есть в наличии

39712р.

Доставка — отправляем заказы любой удобной транспортной компанией.

Оплата — безналичный расчет по выставленному счету или другими доступными способами.

Клапан обратный CHV-X 100 G STR - 147X5356 - Промышленные обратные клапаны

Основные
Назначение изделия	Назначение изделия2.1 Назначение Клапаны обратные типа CHV-X, {{field:Модификация}} (далее- клапан CHV-X) пропускают рабочую среду в одном направлении и предотвращают её движения в обратном. Клапаны CHV-X удовлетворяют всем требованиям, предъявляемым к промышленным холодильным установкам. 2.2 Климатическое исполнение Изделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150. 2.3 Область применения Промышленные холодильные установки 2.4 Конструкция клапана Таблица 1. Спецификация материалов №ДетальМатериалEN1КорпусСтальP285QHEN10222-4Нержавеющая сталь (CHV-X SS)GX5CrNi19-10EN10213-42Крышка клапана, фланецСтальP275NL1EN10028-3Нержавеющая сталь (CHV-X SS)X5CrNi18-10EN100883Крышка, внутренняя вставкаСтальНержавеющая сталь (CHV-X SS)X8CrNiS18-9DIN 174404БолтыНержавеющая стальA2-705ВтулкаСталь6Клапанное седлоСталь7Пластина клапанаСталь8Направляющая втулкаСталь9Пружинное кольцоСталь10ПружинаСталь11Кольцевое уплотнениеХлоропрен (неопрен)12Уплотнение седлаТефлон (PTFE)A2-7013Седло обратной посадкиТефлон (PTFE)17Маркировочное кольцоНержавеющая сталь18Болт с ушкомСталь
Комплектность	КомплектностьВ комплект поставки входят: · клапан {{field:Модификация}} · упаковка; · инструкция по инсталляции; · паспорт (предоставляется по запросу в электронной форме); · руководство по эксплуатации (предоставляется по запросу в электронной форме);
Исполнение	Прямоточный
Гарантийные обязательства	Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана CHV-X техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации. Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы клапана CHV-X при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах
Номинальный диаметр DN, мм	100
B, мм	248
E, мм	62
Тип присоединения	100 G (4") - под сварку встык, GOST (8734-75 / 8732-78)
ΔH, мм	156
Масса не более, кг	14,6
Рабочая среда	ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
Максимальное рабочее давление (PN), бар изб	52
Fmin, мм	163
C, мм	256
G, мм	264
Температура рабочей среды, °С	-60 … +150
Пропускная способность Kvs, м³/ч	196
