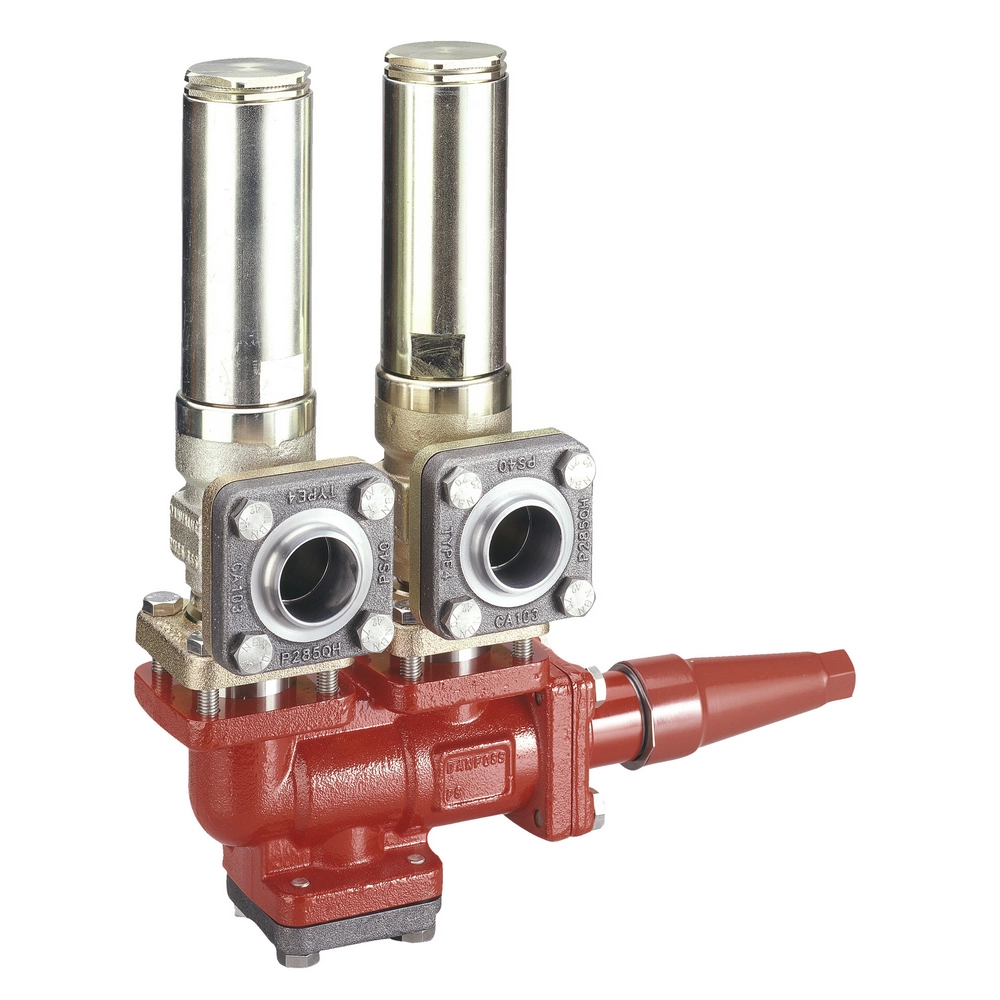

DSV 2 Клапан запорный двойной(пр. класс 4054801340)
- Производитель: Ridan
- Модель: 148F3009
Есть в наличии
57193р.
-
+
Доставка — отправляем заказы любой удобной транспортной компанией.
Оплата — безналичный расчет по выставленному счету или другими доступными способами.
DSV 2 Клапан запорный двойной(пр. класс 4054801340) - 148F3009 - Предохранительные клапаны
| Основные | |
| Назначение изделия | 2.1 НазначениеКлапаны запорные типа DSV, {{field:Модификация}} (далее - клапаны DSV) – это трехходовые запорные клапаны, предназначенные для использования с двумя предохранительными клапанами. Наличие двух предохранительных клапанов позволяет пропускать поток через один из них, а второй предохранительный клапан использовать во время ремонта или сервисного обслуживания первого клапана. Клапаны DSV не предназначены для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения. Клапаны DSV удовлетворяют всем требованиям, предъявляемым к оборудованию промышленных холодильных установок. 2.2 Климатическое исполнение Изделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150. 2.3 Область применения Промышленные холодильные установки Таблица 1. Спецификация материалов №ДетальМатериалEN1КорпусСтальP285QH, EN10222-42Крышка клапанаСтальP285QH, EN10222-43ШпиндельНержавеющая стальX10CrNiS189, 174404Посадочное седлоСталь9 SMn28, 16515Клапанный конус, средняя частьСталь9 SMn28, 16516Клапанный конус, задняя частьСталь9 SMn28, 16517Клапанный конус, передняя частьСталь9 SMn28, 16518Уплотнение конусаТефлон (PTFE)9СальникСталь13-17УплотнениеХлоропрен (Неопрен)20Корончатая гайкаСталь21ВинтСтальA2-7022КолпачокАлюминий23Уплотнение колпачкаНейлон24Идентификационное кольцоНержавеющая сталь |
| Комплектность | В комплект поставки входят:- клапан {{field:Модификация}} - упаковка; - инструкция по инсталляции; - фитинги для установки предохранительных клапанов; - паспорт (предоставляется по запросу в электронной форме); - руководство по эксплуатации (предоставляется по запросу в электронном виде) |
| □D, мм | 82,5 |
| Гарантийные обязательства | Изготовитель/продавец гарантирует соответствие клапанов типа DSV техническим требованием при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы клапанов типа DSV при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документа |
| □F, мм | 77 |
| B, мм | 45 |
| E, мм | 281 |
| Масса не более, кг | 6,1 |
| Применяются с предохранительными клапанами | SFV 20 |
| A, мм | 50 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2) |
| Максимальное рабочее давление (PN), бар изб | 40 |
| Тип присоединения к трубопроводу на выходе | Фланцевое, ответный фланец с внутренней резьбой - G 1 1/4" |
| C, мм | 70 |
| B₁, мм | 55 |
| Тип присоединения к трубопроводу на входе | Фланцевое, ответный фланец с концами под приварку - 25D (1") DIN 2448 |
| Температура рабочей среды, °С | -50 … +100 |
| Пропускная способность Kvs, м³/ч | 30 |
| Номинальный диаметр (DN), мм | 32 |
