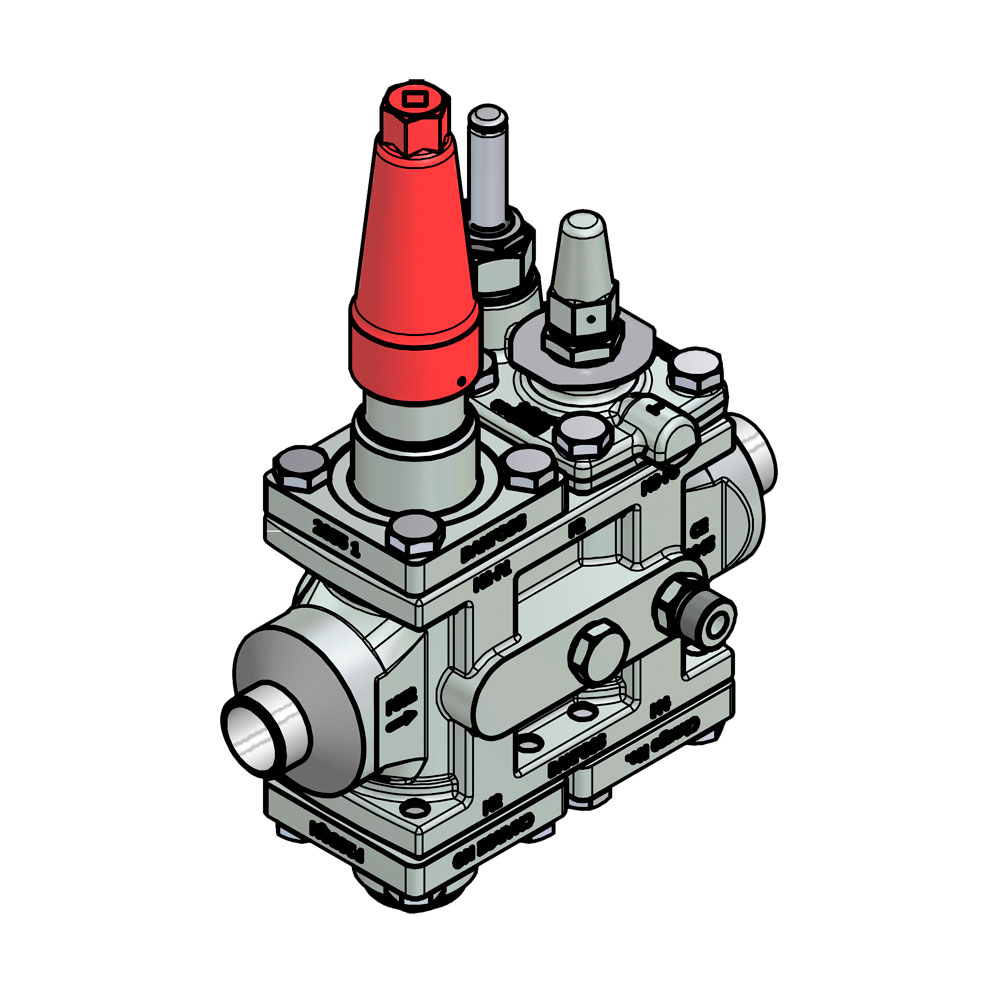

ICF 25-4-8 (25 D) Клапан универсальный

0 отзывов

Производитель: Ridan
Модель: 027L4054

Есть в наличии

314343р.

Доставка — отправляем заказы любой удобной транспортной компанией.

Оплата — безналичный расчет по выставленному счету или другими доступными способами.

ICF 25-4-8 (25 D) Клапан универсальный - 027L4054 - Клапанные станции

Основные
Назначение изделия	Назначение изделия2.1 Назначение Клапаны-регуляторы универсальные типа ICF (далее- клапаны ICF), могут выполнять несколько функций и замещать собой целый ряд обычных клапанов с механическим, электромеханическим и электронным управлением. Клапаны ICF управляют потоками рабочей среды при помощи плавного регулирования или в режиме «открыт/закрыт». Метод регулирования зависит от того, какие функциональные модули установлены в клапан ICF. Клапаны ICF удовлетворяют всем требованиям, предъявленным к оборудованию промышленных холодильных установок и устанавливаются на линиях: жидкости с / или без фазового перехода; всасывания влажного или сухого пара; дренажа и горячего пара. Не предназначены для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения. 2.2 Климатическое исполнение Изделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150. 2.3 Область применения Промышленные холодильные установки 2.4 Спецификация материалов корпуса и функциональных модулей Возможное расположение модулей для ICF 25-4 Возможное расположение модулей для ICF 25-6
Комплектность	КомплектностьВ комплект поставки входят: · клапан {{field:Модификация}} · упаковка; · инструкция по инсталляции; · паспорт (предоставляется по запросу в электронной форме); · руководство по эксплуатации (предоставляется по запросу в электронной форме);
Порт M3	ICFE 25
Количество боковых портов, шт	4
Гарантийные обязательства	Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана ICF техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации. Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы клапана ICF при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах
Количество модульных портов, шт	4
Тип присоединения	25 D (1") - под сварку встык, EN 10220
Масса не более, кг	14,5
Рабочая среда	ГХФУ, негорючие ГФУ, ГФО, R717 (NH3) и R744 (CO2)
Amax2, мм	525
Cmax2, мм	266
Максимальное рабочее давление (PN), бар изб	52
Герметичность затвора	Класс "А" по ГОСТ 9544-2015
Emax2, мм	128
Размер корпуса клапана DN, мм	25
Порт M2	ICFF 25
Dmax2, мм	58
Bmax2, мм	252
Расположение боковых портов	P2/5 и P3/6
Температура рабочей среды, °С	-60 … +120
Порт M4	ICFB 25
Порт M1	ICFS 25
