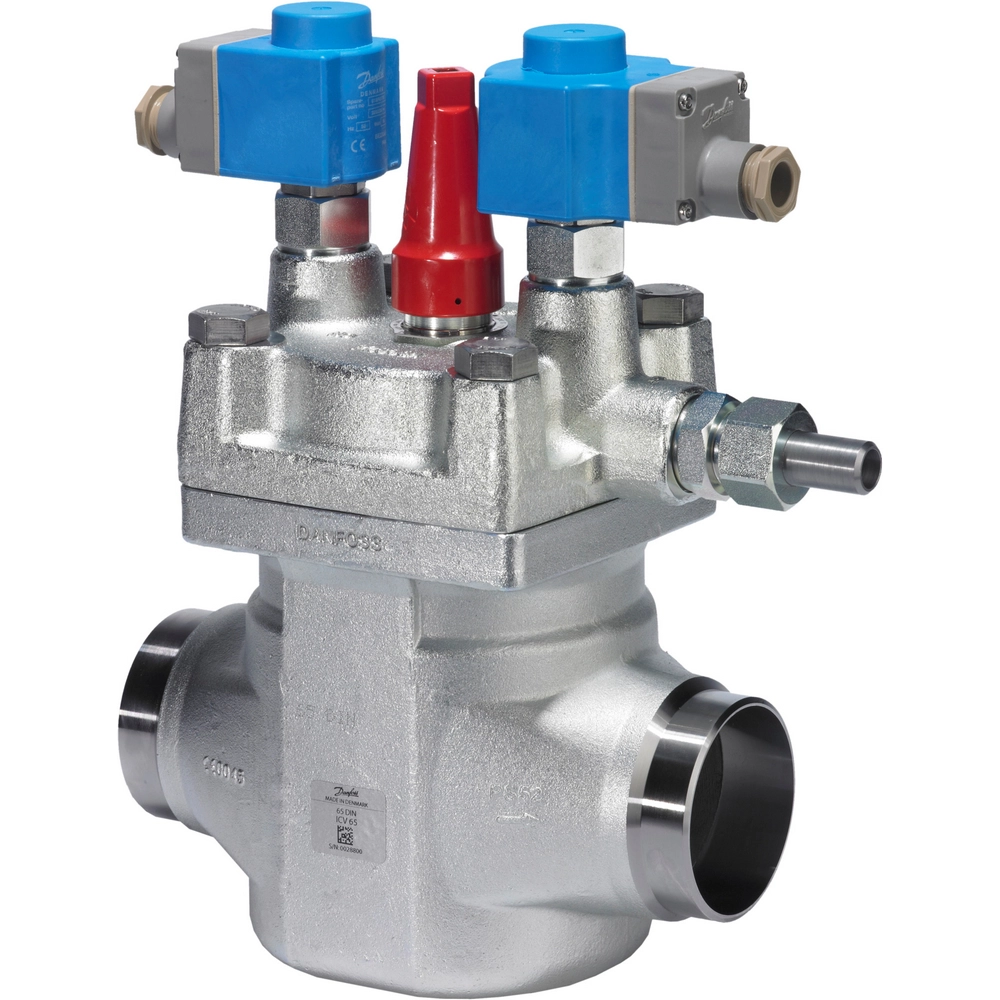

ICLX 65 A Клапан соленоидный - 027H6041 - Электромагнитные клапаны и катушки
| Основные | |
| Назначение изделия | Клапаны электромагнитные (соленоидные) типа ICLX (далее – клапаны типа ICLX) – это двухступенчатые основные клапаны с установленными на них управляющими соленоидными клапанами. Они используют для своего открытия внешнее давление, поэтому наличие перепада давления на клапане при этом не обязательно.Клапаны типа ICLX исключают появление гидроудара благодаря тому, что способны открываться в 2 этапа. На первом этапе клапан открывается примерно на 10% от его пропускной способности. После этого происходит постепенное выравнивание давления. На втором этапе, при понижении перепада давлений на клапане до Δp<1.25 клапан автоматически открывается полностью. С помощью простой процедуры можно настроить клапан на одноступенчатое открытие – все необходимое поставляется в комплекте. Клапаны типа ICLX устанавливаются на всасывающих линиях холодильных установок и систем кондиционирования воздуха. Клапан типа ICLX можно использовать в качестве запорного клапана для открытия линий всасывания после оттаивания испарителя горячим газом |
| Комплектность | В комплект поставки входят:· клапан типа ICLX; · упаковочная коробка; · инструкция на изделие; - паспорт (предоставляется по запросу в электронной форме); -руководство по эксплуатации (предоставляется по запросу в электронном виде); · дополнительный монтажный комплект |
| 14 - Уплотнительное кольцо | Хлоропрен (неопрен) |
| L2, мм | 141 |
| 25 - Впуск внешнего давления | - |
| Исполнение | Низкотемпературная сталь |
| L4, мм(дюйм) | 163(6,4) |
| 2 - Верхняя крышка | ICLX 32-65: Низкотемпературная стальICLX100-150:Низкотемпературнаясталь |
| Гарантийные обязательства | Изготовитель/продавец гарантирует соответствие клапанов типа ICLX техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения клапанов типа ICLX – 12 месяцев с даты продажи или 18 месяцев с даты производства. Срок службы клапанов типа ICLX при соблюдении рабочих параметров согласно паспорту проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах |
| Максимальное рабочее давление Ру, бар | 52 |
| L, мм (дюйм) | - |
| 3 - Главный поршень | Сталь |
| 12 - Выпускная пружина | Нержавеющая сталь |
| 20 - Уплотнение | ПТФЭ |
| Тип присоединения, мм | 65 A (2 1/2") - под сварку встык, ANSI |
| H4, мм | 234 |
| L, мм | 230 |
| Максимальный открывающий перепад давлений (MOPD), бар | 21 бар (если внешнее давление на 1,5 бар выше, чем давления на входе в клапан); 40 бар (если внешнее давление на 2 бар выше, чем давления на входе в клапан); |
| 21 - Уплотнение | ПТФЭ |
| Тип присоединения | Под сварку встык ANSI (B36.10) |
| H2, мм | 257 |
| H3, мм(дюйм) | 123(4,8) |
| L2, мм(дюйм) | 141(5,6) |
| 4 - Спускной поршень | Сталь |
| H₁, мм | 69 |
| 5 - Пластина седла, основная | ПТФЭ |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| H3, мм | 123 |
| 8 - Шпиндель ручного управления | Нержавеющая сталь |
| Масса, кг, не более | 20,3 |
| L3max, мм | 135 |
| Класс герметичности затвора | "А" (нет видимых утечек при испытании) по ГОСТ 9544 – 2015 |
| 16 - Уплотнительное кольцо | Хлоропрен (неопрен) |
| L3max 10Вт, мм(дюйм) | 125(4,9) |
| 22 - Болт | Нержавеющая сталь |
| H1, мм(дюйм) | 69(2,7) |
| 13 - Уплотнительное кольцо | Хлоропрен (неопрен) |
| Опция D | Сталь |
| Максимальное рабочее давление (PN), бар изб | 52 |
| L₁, мм | 130 |
| 15 - Уплотнительное кольцо | только ICLX 100-150,Хлоропрен (неопрен) |
| H4, мм(дюйм) | 234(9,2) |
| Пропускная способность Kv, м3/ч | 82 |
| Пропускная способность Сv, ам. гал/мин | 95 |
| H2, мм(дюйм) | 257(10,1) |
| Размер, мм | 65 |
| 6 - Пластина седла, для выпуска | ПТФЭ |
| Вес, кг | 20,3 |
| L1, мм(дюйм) | 130(5,1) |
| 11 - Пружина - главная | Нержавеющая сталь |
| 18 - Уплотнительное кольцо | Хлоропрен (неопрен) |
| Температура рабочей среды | от –60°С до +120°С |
| Размер корпуса клапана DN, мм | 65 |
| 23 - Пилотный клапан EVM, NC (нормально) | - |
| 9 - Сальник | Сталь |
| 7 - Прокладка | Волокно, без асбеста |
| L4, мм | 163 |
| L3max 20Вт, мм(дюйм) | 135(5,3) |
| Температура рабочей среды, °С | -60 ... +120 |
| Пропускная способность Kvs, м³/ч | 82 |
| 19 - Уплотнительное кольцо | Хлоропрен (неопрен) |
| 24 - заиклроыттныыйй) клапан EVM, NO (нормально) | - |
| Требования к катушкам | Класс защиты катушек IP67. EVM (NC): 10 Вт перем. тока (или выше) для MOPD до 21 бар EVM (NC): 20 Вт перем. тока для MOPD 21 – 40 бар EVM (NO): 10 Вт перем. тока (или выше) |
| 17 - Уплотнительное кольцо | Хлоропрен (неопрен) |
