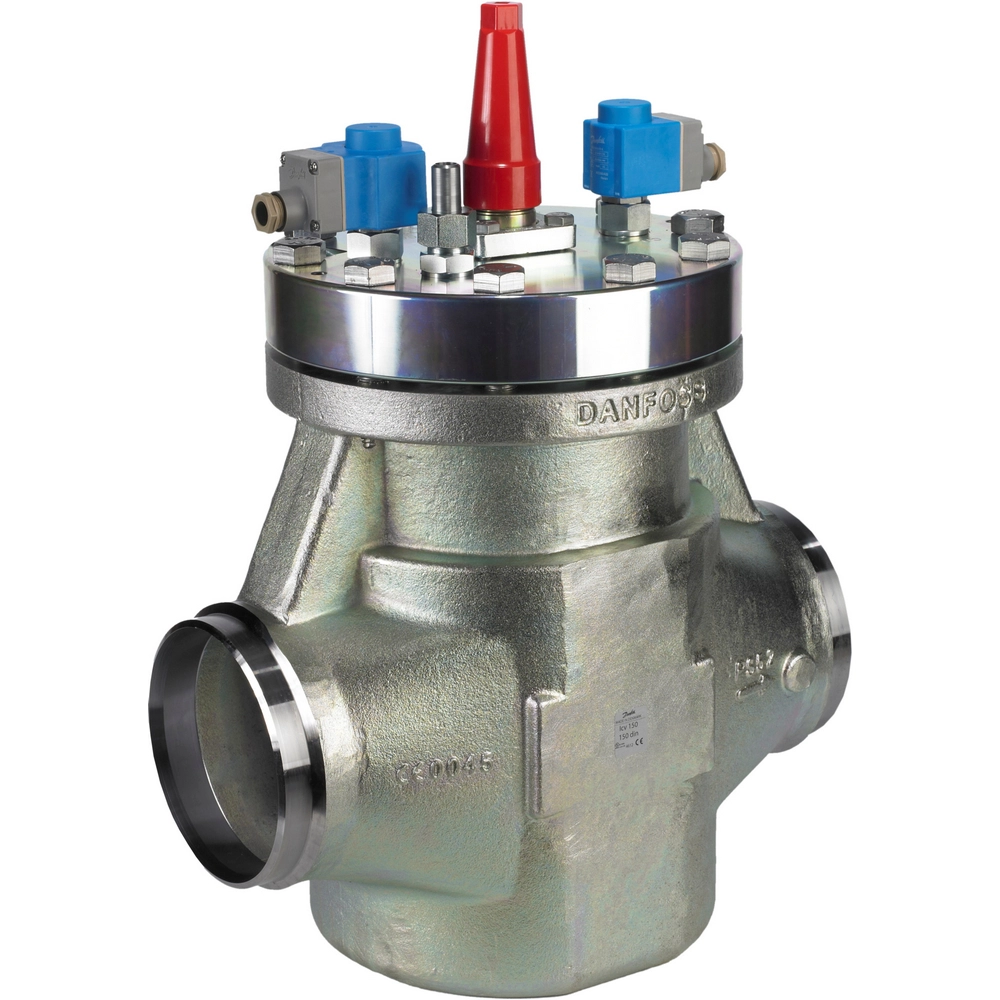

ICLX 100 (D 100) Клапан соленоидный(пр. класс 4053002186)
- Производитель: Ridan
- Модель: 027H7147
Есть в наличии
424318р.
-
+
Доставка — отправляем заказы любой удобной транспортной компанией.
Оплата — безналичный расчет по выставленному счету или другими доступными способами.
ICLX 100 (D 100) Клапан соленоидный(пр. класс 4053002186) - 027H7147 - Электромагнитные клапаны и катушки
| Основные | |
| Назначение изделия | 2.1 НазначениеКлапаны электромагнитные (соленоидные) типа ICLX {{field:Модификация} (далее – клапаны ICLX) – это двухступенчатые основные клапаны с установленными на них управляющими соленоидными клапанами. Они используют для своего открытия внешнее давление, поэтому наличие перепада давления на клапане при этом не обязательно. Клапаны ICLX исключают появление гидроудара благодаря тому, что способны открываться в 2 этапа. На первом этапе клапан открывается примерно на 10% от его пропускной способности. После этого происходит постепенное выравнивание давления. На втором этапе, при понижении перепада давлений на клапане до Δp < 1,25 клапан автоматически открывается полностью. С помощью простой процедуры можно настроить клапан на одноступенчатое открытие – все необходимое поставляется в комплекте. Клапаны ICLX устанавливаются на всасывающих линиях холодильных установок и систем кондиционирования воздуха. Клапан ICLX можно использовать в качестве запорного клапана для открытия линий всасывания после оттаивания испарителя горячим газом. Клапаны ICLX удовлетворяют всем требованиям, предъявляемым к оборудованию промышленных холодильных установок. 2.2 Климатическое исполнение Изделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150. 2.3 Область применения Промышленные холодильные установки 2.4 Конструкция клапана Таблица 1. Спецификация материалов №ДетальМатериалEN1Корпус клапанНизкотемпературная стальG20Mn5QT, EN 10213-32Крышка клапанаНизкотемпературная стальP285QH, EN 10222-43Основной поршеньСталь4Спускной поршеньСталь5Седло клапана основноеPTFE (Тефлон)6Седло клапана спускноеPTFE (Тефлон)7Кольцевое уплотнениеБезасбестовое волокно8Шток ручного открытияНерж. сталь9СальникСталь10ВставкаСталь11Основная пружинаНерж. сталь12Спускная пружинаНерж. сталь13Уплотнительное кольцоХлоропрен (неопрен)14Уплотнительное кольцоХлоропрен (неопрен)15Уплотнительное кольцоХлоропрен (неопрен)16Уплотнительное кольцоХлоропрен (неопрен)17Уплотнительное кольцоХлоропрен (неопрен)18Уплотнительное кольцоХлоропрен (неопрен)19Уплотнительное кольцоХлоропрен (неопрен)20УплотнениеPTFE (Тефлон)21УплотнениеPTFE (Тефлон)22БолтыНерж. стальA2-70, EN 1515-123Пилотный клапан EVM, NC(нормально закрытый)24Пилотный клапан EVM, NO(нормально открытый)25Штуцер внешнего давления |
| Комплектность | В комплект поставки входят:· клапан {{field:Модификация}} · пилотный клапан EVM (NC); · пилотный клапан EVM (NO); · внешний пилотный штуцер, включая дроссельное устройство диаметром D=1,8 мм; · упаковка; · инструкция по инсталляции; · паспорт (предоставляется по запросу в электронной форме); · руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| L2, мм | 220 |
| Гарантийные обязательства | Изготовитель/продавец гарантирует соответствие клапана ICLX техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы клапана ICLX при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах |
| Номинальный диаметр DN, мм | 100 |
| Тип присоединения, мм | 100 D (4") - под сварку встык, EN 10220 |
| L, мм | 295 |
| Максимальный открывающий перепад давлений (MOPD), бар | 21 бар (если внешнее давление на 1,5 бар выше, чем давления на входе в клапан); 40 бар (если внешнее давление на 2 бар выше, чем давления на входе в клапан); |
| H2, мм | 297 |
| H₁, мм | 111 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| H3, мм | 320 |
| Класс герметичности затвора | "А" (нет видимых утечек при испытании) по ГОСТ 9544 – 2015 |
| Максимальное рабочее давление (PN), бар изб | 52 |
| L₁, мм | 175 |
| Вес, кг | 53,2 |
| Температура рабочей среды, °С | -60 ... +120 |
| Пропускная способность Kvs, м³/ч | 151 |
| Требования к катушкам | Класс защиты катушек IP67. EVM (NC): 10 Вт перем. тока (или выше) для MOPD до 21 бар EVM (NC): 20 Вт перем. тока для MOPD 21 – 40 бар EVM (NO): 10 Вт перем. тока (или выше) |
