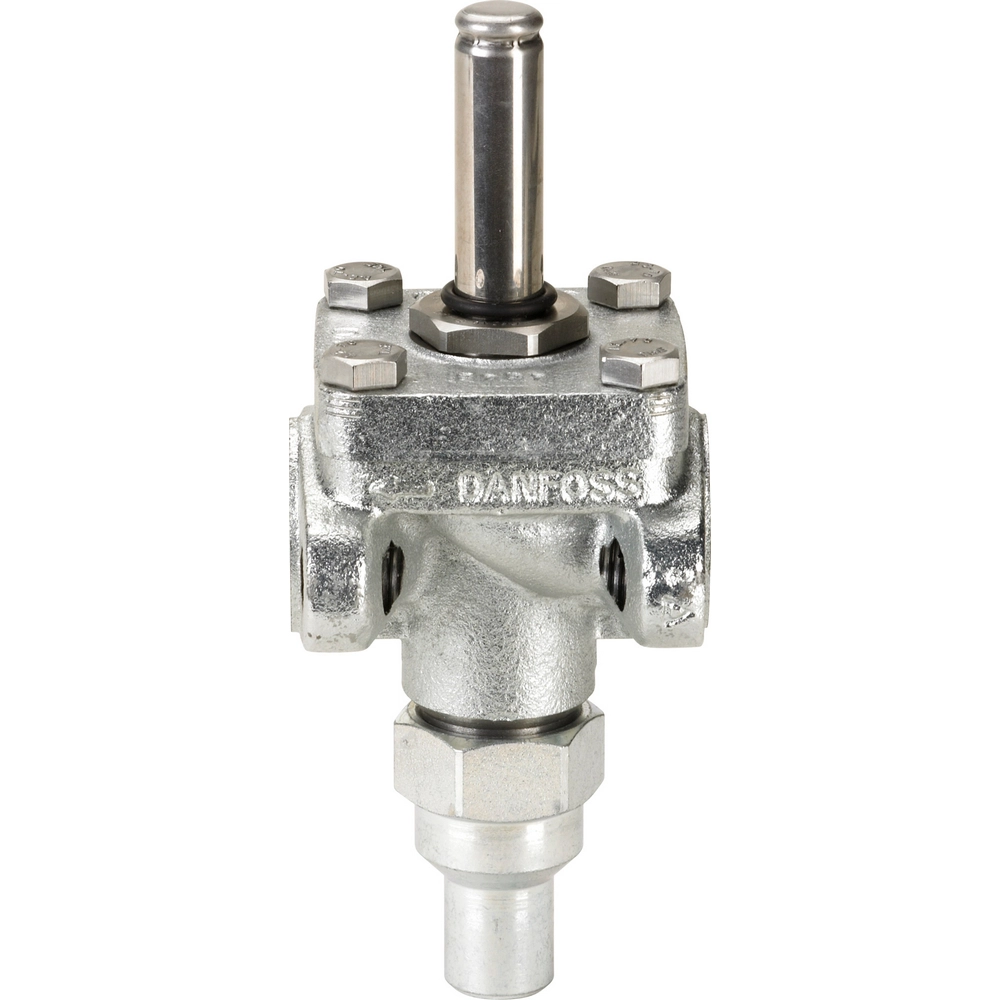

EVRAT 15 Клапан соленоидный(пр. класс 4000401227)

0 отзывов

Производитель: Ridan
Модель: 032F6216

Есть в наличии

56310р.

Доставка — отправляем заказы любой удобной транспортной компанией.

Оплата — безналичный расчет по выставленному счету или другими доступными способами.

EVRAT 15 Клапан соленоидный(пр. класс 4000401227) - 032F6216 - Электромагнитные клапаны и катушки

Основные
Назначение изделия	2.1 НазначениеКлапаны электромагнитные (соленоидные) типа EVRAT {{field:Модификация} (далее – клапаны EVRAT) – это легко открывающиеся соленоидные клапаны с сервоуправлением предназначенные для автоматического открытия и перекрытия потока рабочей среды. Они работают при перепаде давления, равном 0 бар. Клапаны EVRAT предназначены для установки на жидкостные, всасывающие линии, а также на линии подачи горячего газа в аммиачных или фреоновых установках. Клапаны EVRAT удовлетворяют всем требованиям, предъявляемым к оборудованию промышленных холодильных установок. Не предназначены для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения. 2.2 Климатическое исполнение Изделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150. 2.3 Область применения Промышленные холодильные установки Таблица 1. Спецификация материалов №ДетальМатериалEN1Корпус клапанЧугунGJS-400-18-LT4ФланецСтальS235JRG25Уплотнительное кольцоРезинаCr6УплотнениеКлингерсил7Гайка гильзы сердечникаНерж. стальX8CrNiS18-98КрышкаЧугунGJS-400-18-LT9Крышка/ резьбовая заглушкаАвтоматная сталь11SMnPb3010УплотнениеАлюминийAl 99.511БолтыНерж. стальA2-7012Седло клапанаТефлон (PTFE)
Комплектность	В комплект поставки входят:· клапан {{field:Модификация}} · упаковка; · инструкция по инсталляции; · паспорт (предоставляется по запросу в электронной форме); · руководство по эксплуатации (предоставляется по запросу в электронной форме);
Исполнение	С функцией ручного открытия
Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие клапанов соленоидных типа EVRAT техническим требованием при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения клапанов соленоидных типа EVRAT составляет - 12 месяцев с момента продажи или 18 месяцев с даты производства. Срок службы клапанов соленоидных типа EVRAT при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с начала эксплуатации
Максимальный открывающий перепад давления для жидкости с катушкой 20Вт пост.т ., бар	16
Вес с катушкой без фланцев, кг	1,8
B, мм	80
H4, мм	81
L, мм	130
Тип присоединения	Фланцы
Требуемый тип катушки	переменный ток / постояный ток
H2, мм	100
Рабочая среда	ГХФУ, негорючие ГФУ , R717 (NH3). Фазовое состояние: жидкость/газ
Максимальный открывающий перепад давления для жидкости с катушкой 10Вт пер.т. , бар	14
L5 (с катушкой 10 Вт), мм	75
Класс герметичности затвора	"А" (нет видимых утечек при испытании) по ГОСТ 9544 – 2015
Максимальное рабочее давление (PN), бар изб	42
L₁, мм	68
L5 (с катушкой 12/20 Вт), мм	85
B1, мм	68
Максимальный открывающий перепад давления для жидкости с катушкой 12Вт пер.т ., бар	21
Температура рабочей среды, °С	-40 ... +105
Пропускная способность Kvs, м³/ч	2,7
