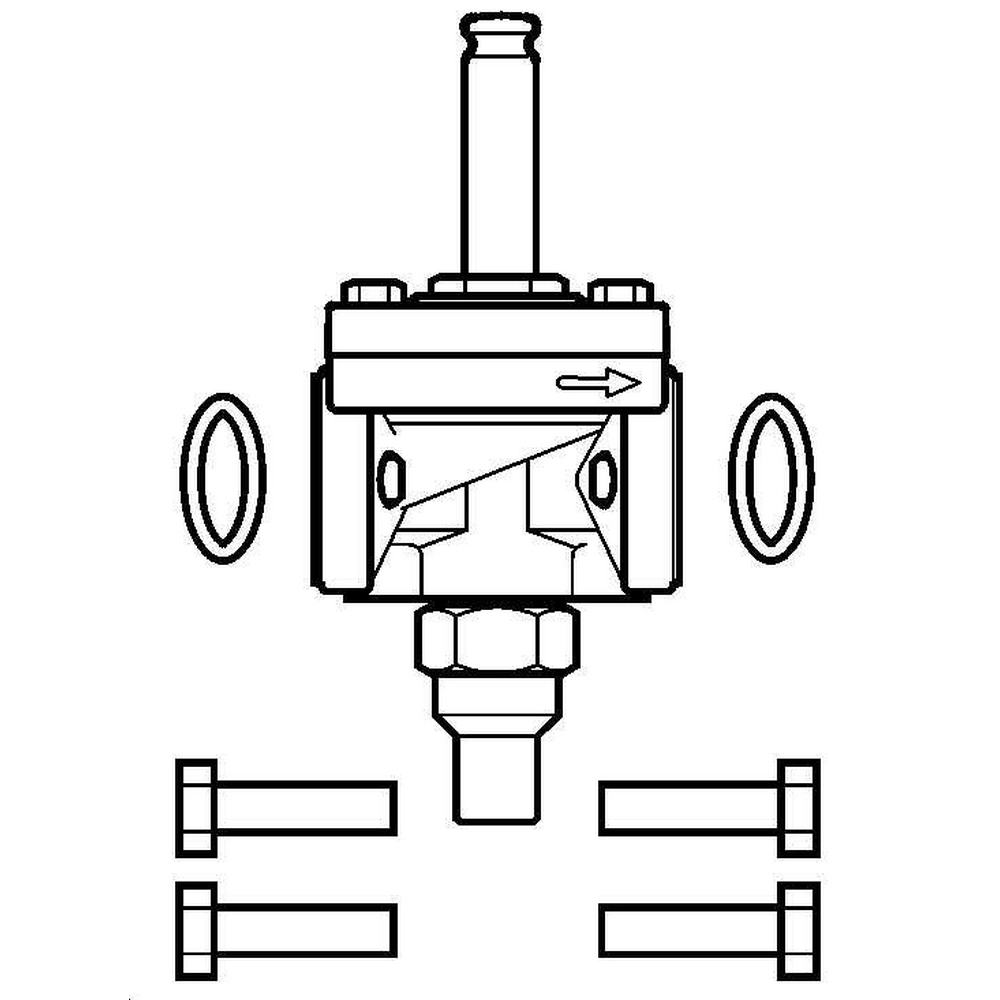

EVRA 15 Клапан соленоидный(пр. класс 4000401227)
- Производитель: Ridan
- Модель: 032F6215
Есть в наличии
56215р.
-
+
Доставка — отправляем заказы любой удобной транспортной компанией.
Оплата — безналичный расчет по выставленному счету или другими доступными способами.
EVRA 15 Клапан соленоидный(пр. класс 4000401227) - 032F6215 - Электромагнитные клапаны и катушки
| Основные | |
| Назначение изделия | 2.1 НазначениеКлапаны электромагнитные (соленоидные) типа EVRA {{field:Модификация} (далее – клапаны EVRA) – это сервоуправляемые клапаны с “плавающей” диафрагмой предназначенные для автоматического открытия и перекрытия потока рабочей среды. Они работают при перепаде давления, равном 0,05 бар. Клапаны EVRA предназначены для установки на жидкостные, всасывающие линии, а также на линии подачи горячего газа в аммиачных или фреоновых установках. Клапаны EVRA удовлетворяют всем требованиям, предъявляемым к оборудованию промышленных холодильных установок. Не предназначены для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения. 2.2 Климатическое исполнение Изделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150. 2.3 Область применения Промышленные холодильные установки Таблица 1. Спецификация материалов №ДетальМатериалEN1Корпус клапанЧугунGJS-400-18-LT4ФланецСтальS235JRG25Уплотнительное кольцоРезинаCr6УплотнениеКлингерсил7Гайка гильзы сердечникаНерж. стальX8CrNiS18-98КрышкаЧугунGJS-400-18-LT9Крышка/ резьбовая заглушкаАвтоматная сталь11SMnPb3010УплотнениеАлюминийAl 99.511БолтыНерж. стальA2-7012Седло клапанаТефлон (PTFE) |
| Комплектность | В комплект поставки входят:· клапан {{field:Модификация}} · упаковка; · инструкция по инсталляции; · паспорт (предоставляется по запросу в электронной форме); · руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Исполнение | С функцией ручного открытия |
| Гарантийные обязательства | Изготовитель/продавец гарантирует соответствие клапанов соленоидных типа EVRA техническим требованием при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения клапанов соленоидных типа EVRA составляет - 12 месяцев с момента продажи или 18 месяцев с даты производства. Срок службы клапанов соленоидных типа EVRA при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с начала эксплуатации |
| Максимальный открывающий перепад давления для жидкости с катушкой 20Вт пост.т ., бар | 18 |
| Вес с катушкой без фланцев, кг | 1,8 |
| B, мм | 80 |
| H4, мм | 81 |
| L, мм | 130 |
| Тип присоединения | Фланцы |
| Требуемый тип катушки | переменный ток / постояный ток |
| H2, мм | 100 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3). Фазовое состояние: жидкость/газ |
| Максимальный открывающий перепад давления для жидкости с катушкой 10Вт пер.т. , бар | 21 |
| L5 (с катушкой 10 Вт), мм | 75 |
| Класс герметичности затвора | "А" (нет видимых утечек при испытании) по ГОСТ 9544 – 2015 |
| Максимальное рабочее давление (PN), бар изб | 42 |
| L₁, мм | 68 |
| L5 (с катушкой 12/20 Вт), мм | 85 |
| B1, мм | 68 |
| Максимальный открывающий перепад давления для жидкости с катушкой 12Вт пер.т ., бар | 25 |
| Температура рабочей среды, °С | -40 ... +105 |
| Пропускная способность Kvs, м³/ч | 2,7 |
